参考答案：B

本题解析：由图可知：路端电压都为U1时，外电阻的电流相等，都为I1，根据电阻，它们的外电阻相等，故A正确．由闭合电路欧姆定律U=E-Ir可知，图象的纵轴截距表示电动势，斜率的绝对值表示电源的内阻大小，A图线的纵轴截距大于B图线的纵轴截距，所以A的电动势大于B的电动势，即EA＞EB．A图线的斜率绝对值大于B图线斜率的绝对值，所以A的内阻大于B的内阻，即rA＞rB．当电流都是I1时，两电路的路端电压相等，据闭合电路的欧姆可知：U内=E-U，所以A电路的内电压比B电路的内电压大，故B错误，CD正确．此题选错误的，故选：B．
考点：U-I图线；闭合电路欧姆定律。

本题难度：一般

2、实验题  （16分）一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程。

所用器材有：量程不准的电流表，内阻=10.0，量程标称为5.0mA；标准电流表，内阻=45.0，量程1.0mA；标准电阻，阻值10.0；滑动变阻器R，总电阻为300.0；电源E，电动势3.0V，内阻不计；保护电阻；开关S；导线。
回答下列问题：
（1）在答题卡上（图2所示）的实物图上画出连线。

（2）开关S闭合前，滑动变阻器的滑动端c应滑动至              端。
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表满偏；若此时电流表的读数为，则的量程=     。
（4）若测量时，未调到满偏，两电流表的示数如图3所示，从图中读出的示数 =       ，的示数 =         ；由读出的数据计算得=    。（保留3位有效数字）

（5）写出一条提高测量准确度的建议：                             。[来源:学.科.网Z.X.X.K][来源:Z&xx&k.Com][来源:学+科+网]

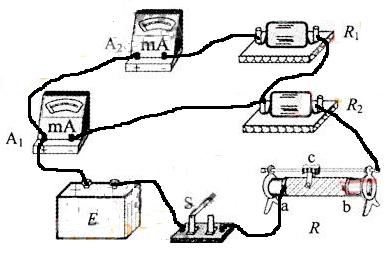

参考答案：⑴连线如图

⑵阻值最大
⑶
⑷6.05mA

本题解析：⑴连线如图
⑵在滑动变阻器的限流接法中在接通开关前需要将滑动触头滑动到阻值最大端[来源:Z&xx&k.Com]
⑶闭合开关调节滑动变阻器使待测表满偏，流过的电流为Im。根据并联电路电压相等有得[来源:学_科_网Z_X_X_K]
⑷待测表未满偏有，将A2的示数0.66mA和其他已知条件代入有
Ma
但图中A1的示数3.0mA量程为5.0mA，根据电流表的刻度是均匀的，则准确量程为6.05mA
⑸

本题难度：困难

3、填空题  把一个满偏电流为1mA、内电阻为600Ω的电流表头改装成量程为3A的电流表，则需要_________联一个电阻；若将这个表头改装成量程为6V的电压表，则应        联一个         Ω的电阻。

参考答案：并联           串联              5400

本题解析：解答：解：改装成电流表要并联电阻，改装成电压表需要串联电阻，串联电阻阻值
故答案为：并联  串联   5400Ω

本题难度：一般

4、实验题  热敏电阻是传感电路中常用的电子元件．现用伏安法研究热敏电阻在不同温度下的特性曲线，要求曲线尽可能完整，测量误差尽可能小．
其他备用的仪表和器具有：保温杯和热水（图中未画出）、温度计、电源、多用电表、电压表、滑动变阻器(0~20Ω)、开关、导线若干．
①先使用多用电表粗测常温下热敏电阻的阻值，选用“×100”倍率的电阻档测量，发现指针偏转角度太大因此需选择   倍率的电阻档（选填“×10”或“×1k”），欧姆调零后再进行测量，示数如图(A)所示，测量值
为       Ω；

②a．用多用电表代替毫安表使用，请在实物图(B)上完成连线；
b．热敏电阻和温度计插入带塞的空保温杯中，往保温杯中注入适量冷水，闭合开关，调节滑动变阻器的滑片，使多用电表的示数为100mA，记录_______和_______的示数；
c．往保温杯中加入少量热水，待温度稳定后，__________________，使多用电表的示数仍为100mA，记录温度计和电压表的示数；
d．重复步骤c，测得多组数据；
e．绘出热敏电阻的电压—温度关系图线如图(C)．
③由图线可知该热敏电阻常温（25℃）下的阻值R0=_________Ω (保留3位有效数字)．

参考答案：①×10   110（各1分）②a．如答图(2)见解析（2分）b．温度计 电压表（各1分）c．调节滑动变阻器的滑片（2分） ③107（2分）

本题解析：①选用“×100”倍率的电阻档测量，发现指针偏转角度太大，说明待测电阻阻值较小，故应换用较小量程×10倍率；如图刻度值为11，所以测量值为11×10=110Ω；②用多用电表代替毫安表使用，测量电流，故多用电表串联在电路中，要测量多组数据，控制电路用分压式接法，实物图如图所示；电流中记录的是温度计和电压表的示数；调节滑动变阻器的滑片进行多次测量；③由图知，在t=25℃时电压为10.7V，电流100mA，根据欧姆定律可求R0=107Ω

考点：本题考查多用电表的实验、测电阻

本题难度：一般

5、实验题  （8分）某同学利用如图甲所示的电路测定旧电池组的电动势与内电阻。
（1）用笔画线代替导线在图乙中完成实物连接图；
（2）由图丙可知：该电池组的电动势E＝    V，内阻r＝    ；

（3）该同学又利用上述实验方案测定了同规格新电池组的电动势与内电阻。通过实验发现旧电池组与新电池组相比，电动势几乎没有变化，但它们的输出功率P随外电阻R变化的关系图线有较大差异，如图丁所示。可知新电池组对应的是图线_______ (选填“A”或“B”)。

参考答案：（1）如图（2）4.4  5.5 （3）B

本题解析：（1）实物连接电路如图。

（2）U－I图线的截距表示电动势，即E ="4.4" V。电源内阻可从图线的斜率求得即r==="5.5" Ω。
（3）当输出功率达到最大值时，外电阻R就等于内电阻，由图线可知B图线表过的内阻要小，最大功率要大，故新电池组对应的是图线B。
考点：测定电源的电动势和内阻
点评：测电源电动势与内阻实验，掌握应用图像法求E和r，求图线斜率时要注意纵轴的起始数据是否为0。

本题难度：一般
