1、实验题  测定电源的电动势和内阻的实验电路如图所示。

(1)在闭合开关之前为了防止电表过载而滑动变
阻器的滑动触头应放在___________处。(填“左
端”或“右端”)
(2)现备有以下器材：A. 干电池1个；B. 滑动变阻器(0

2、实验题  有一种测量物体重量的电子秤，其电路原理图如图中的虚线所示，主要由三部分构成：踏板、压力传感器R（实际上是一个阻值可随压力大小而变化的电阻器）、显示体重的仪表G（实质上是电流表）。不计踏板的质量，已知电流表的量程为2A，内阻不计，电源电动势为12V，内阻为1Ω，电阻R随压力F变化的函数式为R =35

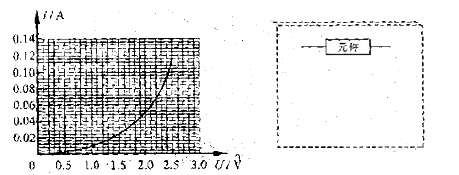

3、实验题  某研究性学习小组为了制作一种传感器，需要选用一电器元件。图为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：

【小题1】为提高实验结果的准确程度，电流表应选用       ；电压表应选用          ；滑动变阻器应选用              。（以上均填器材代号）
【小题2】为达到上述目的，请在虚线框内画出正确的实验电路原理图，并标明所用器材的代号。

4、实验题  （6分）在做“测定电池的电动势和内阻”实验时，某同学的线路连接如图甲所示。

（1）在答题卡的方框内画出与图甲对应的电路图；
（2）在图乙-R坐标系中标出了该同学所测的实验数据点，试作出这些数据点的拟合直线，并读得该直线的纵轴截距为        A-1，求得其斜率为        V-1；

（3）求得电池的电动势是        V，内阻是       Ω。

5、实验题  （10分）要测量一只量程已知的电压表的内阻，所备器材如下：
A．待测电压表V（量程3V，内阻未知）
B．电流表A（量程3A，内阻0.01Ω）
C．定值电阻R（阻值2kΩ，额定电流50mA）
D．蓄电池E（电动势略小于3V，内阻不计）
E．多用电表
F．开关K1、K2，导线若干
有一同学利用上面所给器材，进行如下实验操作：

①首先，用多用电表进行粗测，选用×100Ω倍率，操作方法正确。若这时刻度盘上的指针位置如图甲所示，则测量的结果是       Ω．
②为了更精确地测出此电压表内阻，该同学设计了如图所示的乙、丙实验电路，你认为其中较合理的电路图是    。其理由是                               。
③在图丁中，根据你选择的电路把实物连接好。
④用你选择的电路进行实验时，请简述实验步骤：                                                      ；
用上述所测量的符号表示电压表的内阻RV＝       .
