1、实验题  利用如图所示的电路测定电源的电动势和内电阻，提供的器材为：

A.干电池两节，每节电池的电动势约为1.5 V，内阻未知
B.直流电压表V1、V2，内阻很大
C.直流电流表A，内阻可忽略不计
D.定值电阻R0，阻值未知，但不小于5 Ω
E.滑动变阻器
F.导线和开关

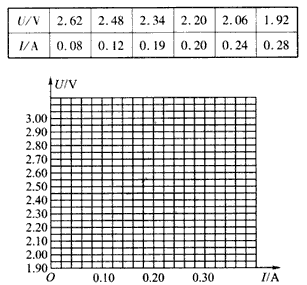

（1）甲同学利用该电路完成实验时，由于某根导线发生断路故障，因此只记录了一个电压表和电流表的示数，如下表所示：?

试利用表格中的数据作出U-I图像，由图像可知，该同学测得两节干电池总的电动势值为____V，总内阻为____Ω。由计算得到的数据可以判断能够正常读数的电压表应为表____（填“V1”或“V2”）。
（2）乙同学在找出断路的导线并调换好的导线后，连接该电路继续实验时，由于电流表发生短路故障，因此只能记下两个电压表的示数，该同学利用记录的数据，以表V1的示数U1为横坐标、表V2的示数U2为纵坐标作图像，也得到一条不过原点的直线，已知直线的斜率为k，纵坐标的截距大小为b，则两节干电池总的电动势大小为____，两节干电池的总内阻____（填“可以”或“不可以”）求出。

参考答案：（1）图“略”，90，3.45，V1
（2）b/（k-l），不可以

本题解析：

本题难度：一般

2、简答题  （1）某电动机的三组线圈①、②、③阻值相同，均为几欧姆，接法可能是图1中甲、乙两种之一，A、B和C是外接头．现有一组线圈断路，维修人员通过多用电表测量外接头之间的电阻来判断故障，若测量A和B之间、B和C之间、A和C之间的电阻时，多用电表指针偏转分别如图2（a）、（b）、（c）所示，则测量中使用的欧姆档的倍率是______（填×1、×10、×100或×1k），三组线圈的接法是______（填甲或乙），断路线圈是______
（填①、②或③）．

（2）某同学设计了如图3所示的装置，利用米尺、秒表、轻绳、轻滑轮、轨道、滑块、托盘和砝码等器材来测定滑块和轨道间的动摩擦因数μ．滑块和托盘上分别放有若干砝码，滑块质量为M，滑块上砝码总质量为m′，托盘和盘中砝码的总质量为m．实验中，滑块在水平轨道上从A到B做初速为零的匀加速直线运动，重力加速度g取10m/s2．
①为测量滑块的加速度a，须测出它在A、B间运动的______与______，计算a的运动学公式是______；
②根据牛顿运动定律得到a与m的关系为：a=

参考答案：（1）由于所测电阻均为几欧姆，串联后还是几欧姆，所以欧姆档的倍率选择×1；所测值分别是4Ω、4Ω和8Ω，说明接法是乙，断路的是③．因为采用甲接法时测量值应该有两个是无穷大，一个是8Ω．
（2）①滑块在水平轨道上从A到B做初速为零的匀加速直线运动，根据s=12at2得a=2st2，
所以需要测量的是位移和时间．
②根据整体法有a=mg-μ(M+m′)gM+m+m′=mg-μ(M+m+m′)g+μmgM+m+m′=(1+μ)gM+m+m′m-μg，
若要求a是m的一次函数必须使(1+μ)gM+m+m′不变，即使m+m′不变，在增大m时等量减小m′，
所以实验中应将从托盘中取出的砝码置于滑块上．
（3）将(1+μ)gM+m+m′取为k，有k=a1+μgm1=a2+μgm2，在图象上取两点将坐标代入
解得μ=0.23（在0.21到0.25之间是正确的）
故答案为：（1）×1，乙，③；
? （2）m+m′滑块上；?
?（3）0.23（0.21～0.25）．

本题解析：

本题难度：一般

3、选择题  如图所示，两极板与电源相连接，电子从负极板边沿垂直电场方向射入匀强电场，且恰好从正极板边沿飞出，现在使电子入射速度变为原来的两倍，而电子仍从原位置射入，且仍从正极板边沿飞出，则两极板的间距应变为原来的（ ? ?）
A．2倍
B．4倍
C．
1/2倍
D．
1/4倍
