2、实验题  在《电场中等势线的描述》实验中，图中a、b、c、d、e为间距相等的五个基准点，A、B为电极，当电流从正接线柱流入G表时，其指针向正接线柱一侧偏转，当G表的指针指____________时，说明探针所接触的两点正是等势点；当探针I接d点，探针Ⅱ接在某点时，G表指针偏向负接线柱一侧，为了找到等势点，探针Ⅱ向____________（填“左”或“右”）移，才能找到等势点。

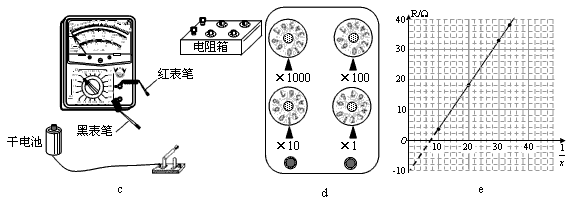

3、实验题  用电阻箱、多用电表、开关和导线测一节干电池的电动势和内阻．
①将图c的实物连接成可完成实验的电路．
②完成以下步骤的相关内容：
（i）将多用电表的选择开关旋转至_________挡（填“Ω×1”、“直流电压2.5V”或“直流电流100mA”）．
（ii）调节电阻箱，示数如图d所示，读得电阻值R1=_________Ω
（iii）合上开关，从多用表上读得数值为x1．
（iv）重复（ii）、（iii），收集多组R和x的数据．
……
③某同学根据他设计的实验以及收集到的数据，作出了如图e所示的图线，由此可知，干电池的电动势E =_________V（计算结果保留三位有效数字）；图线纵轴截距的绝对值代表__________的电阻之和.

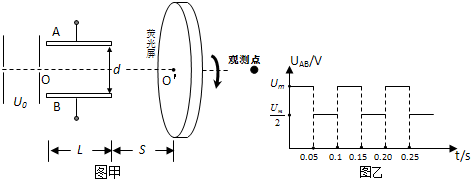

4、简答题  如图甲所示在真空室中电子由静止开始在加速电场加速后，以速度v0=1.6×107m/s连续地沿两平行金属板中心线OO′射入偏转电场，已知极板长L=4cm，极板间距离d=1cm，极板右端与圆形荧光屏（足够大）距离为S=18cm，已知电子的电荷量大小为e=1.6×10-19C，电子的质量为m=0.9×10-30kg．
（1）加速电场的电压U0的大小？
（2）为保证电子不打在AB极板上，AB极板所加电压最大值Um为多少？
（3）如果AB两极板之间所加电压如图乙所示，圆形荧光屏以oo"为轴以角速度ω=20πrad/s转动，由于荧光屏的余辉现象和人眼的视觉暂留现象我们将会在观测点看到荧光屏上的图象，请通过计算分析并画出图象示意图，标出图象的大小尺寸．（参考信息：物体在快速运动时，当人眼所看到的影像消失后，人眼仍能继续保留其影像0.3秒左右的图象，这种现象被称为视觉暂留现象）

5、填空题  在测定一节干电池（电动势约为1.5V，内阻约为2Ω）的电动势和内阻的实验中，提供的器材有：
A．电压表量程为3V，内阻约为5kΩ
B．电压表量程为15V，内阻约为10kΩ
C．电流表量程为0.6A，内阻约为0.1Ω
D．电流表量程为3A，内阻约为0.01Ω
E．变阻器R1为（20Ω，3A）
F．变阻器R2为（500Ω，0.2A）
G．开关、导线若干
为了较准确测量电池的电动势和内阻，电压表、电流表、变阻器应该选______（填器材前面的序号）；实验电路图应该选______图（填“甲”或“乙”）．
