1、计算题  如图（1）所示的电路中，电源电动势E＝10V，内电阻r＝1Ω，两个相同的定值电阻R0＝9Ω，R1＝18Ω，且不随温度而变化。（1）求通过电阻R1中的电流；（2）若在电路中将两个并联电阻R1、R0换成一个灯泡L(7.2W，0.9A），如图（2）所示，该灯泡的伏安特性曲线如图（3）中实线所示。则接入电路后，灯泡的实际功率为多少？
某学生的解法如下：RL＝, I＝，代入P＝I2RL即可求出灯泡的实际功率。
请你判断该同学的解法是否正确？若正确，请解出最终结果；若不正确，请用正确方法求出灯泡的实际功率。

参考答案：

本题解析：

本题难度：一般

2、计算题  某同学通过查找资料自己动手制作了一个电池。该同学想测量一下这个电池的电动势E 和内电阻，但是从实验室只借到一个开关、一个电阻箱（最大阻值为9.999，科当标准电阻用）一只电流表（量程=0.6A,内阻）和若干导线。
①请根据测定电动势E内电阻的要求，设计图4中器件的连接方式，画线把它们连接起来。

②接通开关，逐次改变电阻箱的阻值,
读处与对应的电流表的示数I,并作记录
当电阻箱的阻值时，
其对应的电流表的示数如图5所示。处理实验数据时
首先计算出每个电流值I 的倒数;再制作R-坐标图，如图
6所示，图中已标注出了（）的几个与测量对应的坐标点，请你将与图5实验数据对应的坐标点也标注在图6中上。
③在图6上把描绘出的坐标点练成图线。
④根据图6描绘出的图线可得出这个
电池的电动势E=?V,内电阻?

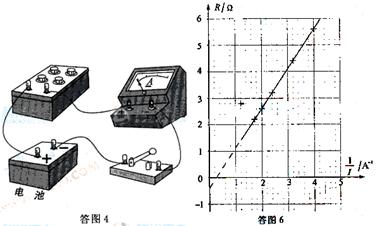

参考答案：① 见答图4 ②见答图6 ③见答图6 ④1.5（1.46~1.54）；0.3（0.25~0.35）

本题解析：

根据闭合电路欧姆定律，测量电源的电动势和内电阻，需要得到电源的路端电压和通过电源的电流，在本实验中没有电压表，但是可以用电阻箱和电流表串联充当电压表，测量电源的路端电压，通过电流表的电流也是通过电源的电流，所以只需要将电流表和电阻箱串联接在电源两端即可。实物图的连接如答图4所示。由闭合电路欧姆定律有：
E =I（R+r+rg），解得：，根据R-1/I图线可知：电源的电动势等于图线的斜率，内阻为纵轴负方向的截距减去电流表的内阻。

本题难度：一般

3、简答题  小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据（I和U分别小灯泡上的电流和电压）：

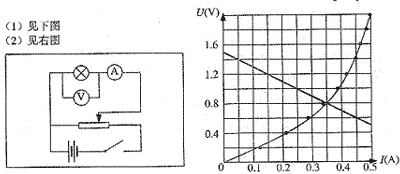

参考答案：（1）由题意可知，本实验中应采用滑动变阻器分压接法；同时由于灯泡内阻较小，为了减小误差，应采用电流表外接法；
（2）将各点对应的坐标描在图中，用平滑的曲线将各点连接即可，注意不能用折线；
图象如图所示；
（3）作出电源的伏安特性曲线，因电源与灯泡串联，电流相等，故交点即为灯泡的工作点；由图可知，灯泡的工作电压为0.8V，工作电流为0.35A，故灯泡的功率P=UI=0.35×0.8W=0.28W；
故答案为：（1）（2）见下图；
（3）0.28W．作出电源的伏安特性曲线，因电源与灯泡串联，电流相等，故交点即为灯泡的工作点；由图可知，灯泡的工作电压为0.8V，工作电流为0.35A，故灯泡的功率P=UI=0.35×0.8W=0.28W；

本题解析：

本题难度：一般

4、实验题  实验室有一块量程为500μA，内电阻Rg约为200Ω的电流表（也称微安表），需要准确测量它的内电阻，有人根据实验室现有的器材设计了如图甲所示的实验电路。电路中部分器件的规格如下：
未校准的电流表（也称毫安表）：（mA：量程1mA，内电阻约100Ω）

参考答案：
小题1:380
小题2:如图所示

小题3:a. 将S2向位置1闭合，调节R1的滑动端使微安表示数接近或等于500μA，记下此时毫安表的示数I0。
b. R1的滑动端的位置不变，将S2向位置2闭合，调节电阻箱R2的阻值，使毫安表的示数仍为I0。此时电阻箱的阻值R0就是微安表的内电阻的阻值，即Rg= R0。…………（5分）

本题解析：略

本题难度：一般

5、选择题  如图是用伏安法测电阻的两种常用电路，下列说法正确的是（　　）
A．选用的电流表内阻越小，测量的误差越小
B．用甲图测出的电阻值总是小于电阻的真实值．用乙图测出的电阻值则总是偏大
C．当待测电阻值比电流表内阻大得多时，用甲图所示电路测量的误差较小
D．当待测电阻值比电压表内阻小得多时，用乙图所示电路测量的误差较小
