1、填空题  有一内阻为30kΩ、量程未知（约25V～35V），共有30个均匀小格的直流电压表?

．为了测出它的量程，现有下列器材可供选用，要求测量多组数据，并有尽可能高的精确度．
标准电压表

：量程3V，内阻3kΩ
电流表

：量程0～3A，内阻未知
滑动变阻器：总阻值1kΩ
稳压电源E：30V，内阻不能忽略
电键、导线若干
A．在方框中画出实验电路图
B．选用记录数据中任一组，写出计算量程的表达式Um=______．并指出式中各字母的意义：______．

参考答案：A．由题意可知，待测电压表内阻已知，则将两表串联接入电路，则两表中的电流相等，由标准电表可求得电流值，通过计算可求得待测电压表的量程；因两电压表阻值较大，而滑动变阻器阻值较小，故滑动变阻器采用分压接法；故电路如图所示；


B．由欧姆定律可求得，通过两电压表的电流I=U13000，则待测电压表两端的电压为I×30000=10U1；此时指针指示的格数为N，则N30×Um=10U1；
解得量程Um=300U1N，其中N：直流电压表V指针所指格数，U1：标准电压表V1的读数．
答：
（1）如图所示．
（2）300U1N，N：直流电压表V指针所指格数，U1：标准电压表V1的读数．

本题解析：

本题难度：一般

2、实验题  某同学欲做“测量电源的电动势和内阻”的实验，实验桌上除开关、电键外还有如下仪器：
A、待测电源一个（电动势约3 V，内阻小于1 Ω）
B、直流电流表（量程0~0.6 A，内阻约0.22 Ω；量程0~3 A，内阻约0.1 Ω）
C、直流电压表（量程0~3 V，内阻为15 kΩ；量程0~15 V，内阻为25 kΩ）
D、滑动变阻器（0~15 Ω，允许最大电流为3 A）
E、滑动变阻器（0~1000 Ω，允许最大电流为0.6 A）

（1）实验时有如图所示的甲、乙两种电路，为了减小测量误差，应选择图______所示电路。
（2）根据选择的电路将下图中实物图连接好。
（3）选择的滑动变阻器是_______（填代号），理由是______________________________________。
（4）若根据测量出的数据，作出U-I图线，如图所示，则电源电动势为______，内阻为______。

参考答案：（1）甲
（2）

（3）D，调节方便，量程合适?（4）3.00 V，0.3 W

本题解析：（1）由于待测电源的内阻远远小于电压表的内阻，而接近于电流表的内阻，因此若采用乙图，就会造成很大的误差，故选择甲图方案较为合理。
（2）实物图的连接如下。

（3）滑动变阻器如果选择E，变阻器的总阻值过大，不便于调节。
（4）图象的纵坐标表示电源电动势E="3.00" V，由于纵坐标的起点不是0，所以横截距不是短路电流，但斜率的绝对值就是电源的内阻，。

本题难度：一般

3、实验题  电动自行车具有方便、快捷、环保等优点。某兴趣小组将一辆旧电动自行车充满电，取下三块电池，分别标为A、B、C，测量它们的电动势和内阻。

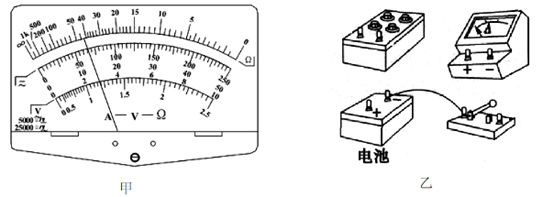

（1）粗测电池A 时，多用电表的指针如图甲所示，由此可知他们选择的挡位是?
A．直流10V 挡? B．直流50V 挡? C．直流250V 挡? D．交流10V 挡
（2）为较准确地测量A 电池的电动势E 和内阻r，采用了图乙所示的实验器材，
① 用笔划线代替导线，在答题纸上将实验电路图乙连接完整；?
② 改变电阻箱的阻值R，测出对应的电流I（电表可视理想表），小敏同学随意地将实验数据记录在草稿纸上，如右图所示。请你帮他整理一下，将R 和I 对应数据填入答题纸的表格中。?
③ 利用上述数据可求得A 电池的电动势E= ?V；内阻r = ??Ω

参考答案：（1）B
（2）要点：1A表正负极，电阻箱的接线柱

本题解析：（1）只有量程是50V时，才比较切合实际（2）通过改变电阻箱的阻值从而改变电流和路端电压，由E=U+IR，得到两组数据可算出电源电动势和内阻，也可画图像得出

本题难度：一般

4、填空题  （6分）一多用电表的电阻档有三个倍率，分别是“×1”、“×10”、“×100”。用“×10”档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为使测量值更准确，应换到__________档；如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是_________________________。

参考答案：．×100，将红、黑表笔短接，用“欧姆调零旋钮”调零；

本题解析：表头指针偏转角度很小，为使测量值更准确，应换到高倍率的×100档，如果换档后立即用表笔连接待测电阻进行读数，缺少的步骤是欧姆表调零，即将红、黑表笔短接，用“欧姆调零旋钮”调零。

本题难度：一般

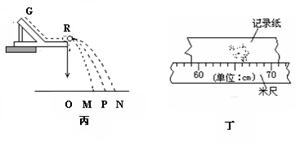

5、实验题  某同学用图丙所示的光滑轨道装置，通过半径相同的A、B两球的碰撞来验证动量守恒定律，则：

（1）A球从G处自由释放，在水平轨道末端R处与B球碰撞，B球着地的点迹如丁图所示，则碰后B球的水平射程为?cm。
（2）在以下选项中，哪些是本次实验必须进行的测量？
答：?（填选项号）。
(A)?水平槽上未放B球时，测量A球落点位置到O点的距离
(B)?A球与B球碰撞后，测量A球落点位置到O点的距离
(C)?测量A球或B球的直径
(D)?测量A球和B球的质量（或两球质量之比）
(E)?测量G点相对于水平槽面的高度
（3）设两球的质量分别为mA、mB，且mA>mB，如丙图所示，重垂线投影点为O，球的着地点迹的中心位置为M、P、N。
用两球碰撞来验证动量守恒，满足：?（根据实验中测得的物理量、长度等，用字母符号表示）。

参考答案：（1）答数在65.0~66.5范围内的都给分（3分）；
（2）A、B、D（答对，但不全可给1分。）（2分）
（3）（3分）

本题解析：略

本题难度：简单
