1、选择题  ?如图所示，电灯L标有“4V，1W”的字样，滑动变阻器R总电阻为50Ω，当滑片P滑至某位置时，L恰好正常发光，此时电流表示数为0.45A，由于外电路某处发生故障，电灯L突然熄灭，此时电流表示数为0.5A，电压表示数为10V．若导线完好，电路中各处接触良好，电表均为理想电表，则下列判断正确的是 ?

A．发生的故障是断路
B．发生的故障是短路
C．电源的电动势为12.5V、内阻为0.5Ω
D．发生故障前，滑动变阻器接入电路的阻值为20Ω

参考答案：AD

本题解析：电灯熄灭之后电流表示数增大，说明路端电压增大，则外电阻增大，发生的故障是断路，A对，B错。电流表示数为0.5A，电压表示数为10V,则,电灯正常发光，滑动变阻器接入电路的阻值
根据闭合电路欧姆定律E=U+Ir，可得E=10+0.5r，E=9+(0.45+0.25)r计算可得E=12.5V、
r=5Ω，故正确选项为AD

本题难度：简单

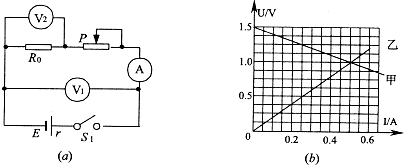

2、简答题  两位同学在实验室利用如图（a）所示的电路测定定值电阻R．、电源的电动势E和内电?阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1?的测量数据，另一同学记录的是电流表A和电压表V2的测量数据，并根据数据分别描绘了如图（b）所示的两条U-/直线，回答下列问题：

（1）根据甲乙两同学描绘的直线，可知甲同学是根据电压表______（填“V1”或“V2”）和电流表A的数据描绘的图线，并可以测得______（填写物理量符号及计算结果）；乙同学是根据电压表______（填“V1”或“V2”）和电流表A的数据描绘的图线，并可以测得______（填写物理量符号及计算结果）
（2）该电路中电流表的读数______（填：“可能”或“不可能”）达到0.6A，理由是______．

参考答案：（1）电源的U-I图线是向下倾斜的图线，故直线甲是根据电压表V1和电流表A的数据画得的，电动势为1.5V，内电阻为1Ω；
定值电阻的U-I图线是正比图线，一定经过原点，故图线乙是根据电压表V2和电流表A的数据画得的，电阻为2Ω；
（2）当滑动变阻器滑到最左端时，总电阻最小电流最大，Imax=1.5V1Ω+2Ω=0.5A；所以该电路的中的电流表读数不可能达到0.6A．
故答案为：（1）V1；电源的电动势是1.5V，内电阻r=1.0Ω；V2；定值电阻R0=2.0Ω；
（2）不可能，当滑动变阻器滑到最左端时，总电阻最小电流最大为0.5A．

本题解析：

本题难度：一般

3、填空题  有一待测的电阻器Rx，其阻值约在40～50Ω之间，实验室准备用伏安法测量该电阻的阻值，可用的实验器材有：
电压表V（量程0～10V，内电阻约20kΩ）；
电流表A1，（量程0～500mA，内电阻约20Ω）；
电流表A2，（量程0～300mA，内电阻约4Ω）；
滑动变阻器R1（最大阻值为10Ω，额定电流为2A）；
滑动变阻器R2（最大阻值为250Ω，额定电流为0.1A）；
直流电源E（电动势为9V，内电阻约为0.5Ω）；
开关及导线若干．
实验要求电表读数从零开始变化，并能多测出几组电流、电压值，以便画出I-U图线．
（1）电流表应选用______；（选填器材代号）
（2）滑动变阻器选用______；（选填器材代号）
（3）请在如图所示的方框内画出实验电路图；
（4）用本实验方法测出的电阻值比真实值偏______．（填“大”或“小”）

参考答案：

被测电阻经过的最大电流约是：I=9v40Ω+0.5Ω=0.?2（A）
（1）因为0.2222…A＜300mA，为了增加准确度，电流表应选择A2；
（2）因为0.222…A＞0.1A，所以滑动变阻器不能选择R2，只能选择R1；
（3）实验要求电表读数从零开始变化，并能多测出几组电流、电压值，则滑动电阻器采用分压式接法；因为被测电阻的阻值40～50Ω之间，更接近电流表的内电阻约4Ω，远离电压表的内电阻约20kΩ，所以采用电流表外接法，测量的误差更小；实验电路图如右图所示．
（4）采用电流表外接法，测出的电流值偏大，包含了电压表上的分流，电压表的数值正常，由欧姆定律R=UI，分母偏大，则电阻值比真实值偏小．
故答案为：A2，R1，如图，小．

本题解析：

本题难度：一般

4、实验题  某实验小组的同学在学校实验室中发现一电学元件，该电学元件上标有“最大电流不超过6mA，最大电压不超过7V”，同学们想通过实验描绘出该电学元件的伏安特性曲线，他们设计的一部分电路如图所示，图中定值电阻，用于限流；电流表量程为10mA，内阻约为5；电压表（未画出）量程为10V，内阻约为；电源电动势E为12V，内阻不计。

（1）实验时有两个滑动变阻器可供选择：
A．阻值0~，额定电流0．3A
B．阻值0~，额定电流0．5A
应选的滑动变阻器是_____________（填“A”或“B”）。
正确接线后，测得数据如下表：

（2）由以上数据分析可知，电压表应并联在M与___________之间（填“O” 或“P”）；
（3）将电路图在答题卡的虚线框中补充完整；
（4）从表中数据可知，该电学元件的电阻特点是：_______________________________。

参考答案：（1）B?（2）P
（3）如图所示

（4）当元件两端的电压小于6V时，元件电阻非常大，不导电；
当元件两端电压大于6V时，随着电压的升高而电阻变小

本题解析：（1）利用分压接法时，应选择最大阻值较小的滑动变阻器，这样更便于调节；（2）从表中数据看，由于被测元件的电阻大约为1k以上，对照电压表、电流表的内阻，应用内接法，电压表应接在M与P之间；（3）由于测元件的伏安特性曲线，电压应从0开始，因此变阻器要用分压接法。（4）从表中数据可以看出：当元件两端的电压小于6V时，元件电阻非常大，不导电；当元件两端电压大于6V时，随着电压的升高而电阻变小

本题难度：一般

5、选择题  用伏安法测电池的电动势和内阻的实验中，下列说法中错误的是(? )
A．应选用旧的干电池作为被测电源，以使电压表读数变化明显
B．应选用内阻较小的电压表和电流表
C．移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载
D．使滑动变阻器阻值尽量大一些，测量误差才小

参考答案：BD

本题解析：应选用旧的干电池作为被测电源，以使电压表读数变化明显; 应选用内阻较小的电流表和内阻较大的电压表；移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载；使滑动变阻器阻值不宜过大，否则会使电路电流太小，误差大，选项BD正确。

本题难度：一般
