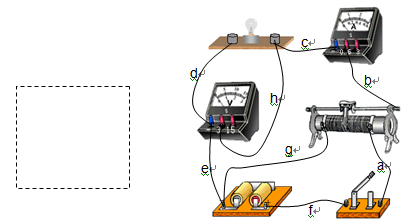

1、实验题  在“描绘小灯泡的伏安特性曲线”实验中.用导线a、b、c、d、e、f、g、h按图所示方式连接电路,电路中所有元器件都完好.

小题1:合上开关后，若电压表的示数为2 V,电流表的指针有微小偏转，小灯泡不亮，则一定断路的导线为_______.
小题2:合上开关后，若反复调节滑动变阻器,小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为________.
小题3:请在图中虚线框内画出实验原理图

参考答案：
小题1:① d
小题2:g
小题3:如图

本题解析：
分析：合上开关后，若电压表的示数为2V，电流表的指针有微小偏转，小灯泡不亮，知通过小灯泡的电流为零，从而去判断故障所在，合上开关后，若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，知滑动变阻器由分压式接法变成限流式接法，从而确定故障所在．
根据实物图画出电路图．
解：①合上开关后，若电压表的示数为2V，电流表的指针有微小偏转，小灯泡不亮，一定断路的导线为d．
②合上开关后，若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，知滑动变阻器由分压式接法变成限流式接法，知一定断路的导线为g．
③电路图如图所示．
故答案为：①d　②g　③如图

本题难度：一般

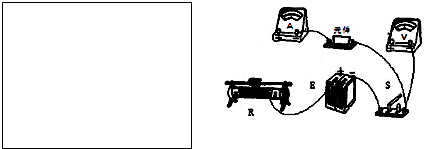

2、简答题  在研究电路元件的伏安特性时，某同学分别对元件1（某合金丝）、元件2（白炽灯“220V，40W”）、元件3（小灯泡“6V，3W”）进行了实验，下表是用同一电路测量它们在低电压（6V以内）时的伏安特性所记录的数据（测量中选取了不同量程的电流表）：

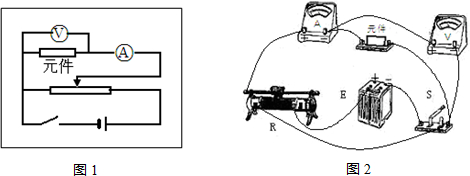

参考答案：（1）测元件的伏安特性曲线，电流及电压从零开始变化的，故滑动变阻器采用分压接法；而由于元件的电阻较小，故采用外接法；故电路图如图1所示；
由实物图可知，应先将滑动变阻器串联在主干路中，再将元件及电流表并联在滑动变阻器的一侧；电压表并联在元件两端，电路图如图2所示；
（2）根据表中元件2与元件3的实验数据，由欧姆定律可得，灯泡电阻随加在灯泡两端的电压增大而增大；
（3）由于二极管的单向导电性，故当通以反向电压时，二极管的电阻很大，导致在相同电压下，电路中电流相差也很大，故原因为：正向电阻和反向电阻差别很大；
故答案为；（1）电路图如图所示；（2）灯泡电阻随加在灯泡两端的电压增大而增大；（3）正向电阻与反向电阻相差较大．

本题解析：

本题难度：一般

3、实验题  热敏电阻是传感电路中常用的电子元件，现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整，已知常温下待测热敏电阻的阻值约4~5热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其他备用的仪表和器具有：
A.电流表A1，量程0.6A，内阻约1
B.电流表A2，量程3A，内阻约2
C.电压表V1，量程15V，内阻约15
D.电压表V2，量程3V，内阻约5
G.电源E（3 V、内阻可忽略）
H.盛有热水的热水杯（图中未画出）
L.开关、导线若干
（1）实验中应选用的电流表为__（填“A1”或“A2”），应选用的电压表为 ____（填“V1”或“V2”），应选用的滑动变阻器为____（填“R1”或“R2”）。
（2）在图甲的方框中画出实验电路原理图，要求测量误差尽可能小。?

（3）根据电路原理图，在图乙的实物图上连线。

参考答案：（1）A；V2；R2
（2）
（3）

本题解析：

本题难度：一般

4、实验题  （1）某同学在做多用电表测电阻的实验中：测量某电阻时，用“×10W”档时发现指针偏转角度过大，他应该换用?档（填“×1W”或“×100W”）。
（2）把量程为3mA的电流表改装成欧姆表，其结构如图所示，其中电源电动势E=3V。改装后，将原来电流表3mA的刻度定为电阻的“0”刻度，欧姆表的中值电阻为?Ω，2mA刻度处标?Ω。

参考答案：(1) ×1W? (2)1000?500

本题解析：(1)多用电表测量电阻时，如果指针偏转过大，则被测电阻阻值较小，所以应将选择开关拨至倍率较小的挡位，即应该换用“×1W”档
（2）改装后欧姆表的内阻为，
欧姆表的中值电阻为
2mA刻度处标
点评：熟练掌握欧姆表的原理和读数规则。

本题难度：简单

5、实验题  小灯泡标有“2.5V 0.3A”， 用伏安法研究该小灯泡的伏安特性曲线，其他备用的仪表和器具有：
A．电流表A1，量程0.6 A，内阻约1 Ω
B．电流表A2，量程3 A，内阻约2 Ω
C．电压表V1，量程15 V，内阻约15 kΩ
D．电压表V2，量程3 V，内阻约5 kΩ
E．滑动变阻器R2(0～10 Ω)
F．电源E(3 V，内阻可忽略)
G．开关、导线若干
(1)实验中应选用的电流表为________(填“A1”或“A2”)，应选用的电压表为________(填“V1”或“V2”)，实验中采用电流表________(填“内接法”或“外接法”)。
(2)在方框中画出实验电路原理图，要求电压测量从0开始。?

参考答案：(1)A1，V2，外接法
(2)
(3)

本题解析：

本题难度：一般
