1、实验题 实验室内有一毫伏电压表(符号,量程为150mV,内阻约145Ω)。现要测量其内阻,实验室提供如下器材:
电动势为1.5V的干电池;
电阻箱R(0~99.9Ω);
滑动变阻器R1(0~50Ω);
标准电流表(符号,量程15mA,内阻约500Ω);
开关s以及导线若干.
(1)请设计一个尽可能精确地测出毫伏表内阻RmV的测量电路,并画在虚线框中.
(2)直接读出的物理量是_______________.(用文字和字母表示)
(3)用这些物理量表示的毫伏表内阻表达式RmV=____________(用英文字母表示)。
2、简答题 有一个小灯泡上标有“4V,2W”的字样,现在要用伏安法测量这个小灯泡的伏安特性曲线.器材如图.
电压表V?(0-5V,内阻约10kΩ)
电流表A(0-0.6A,内阻约0.4Ω)
滑动变阻器R?(0-10Ω,2A)
学生电源(直流6V)、开关及导线
(1)为使实验误差尽量减小,要求从零开始多取几组数据;请在下面的方框中画出实验电路图.
(2)某同学通过实验得到的数据画出了该灯泡的伏安特性曲线,如图所示,若用电动势为4.0V、内阻为8Ω的电源直接给该小灯泡供电,则该小灯泡的实际功率是______W.(保留2位有效数字)

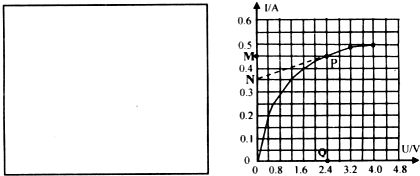

(3)P为上图中图线上的一点,PN为图线上P点的切线、PQ为U轴的垂线,PM为I轴的垂线,下列说法中正确的是______
A.随着所加电压的增大,小灯泡的电阻增大
B.随着所加电压的增大,小灯泡的电阻减小
C.对应P点,小灯泡的电阻约为5.33Ω
D.对应P点,小灯泡的电阻约为24.0Ω
3、实验题 (12分)某研究性学习小组的同学用芭乐做成水果电池,并设计了 一个如图所示的电路来测定该水果电池的电动势和内电阻。实验中记录下电阻箱的电阻值和对应电流计示数,将数据填在如下的表格中。已知电流计内阻为Rg=500Ω
?

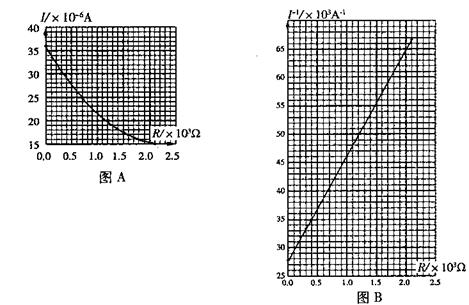

①甲、乙两同学利用图象法处理实验数据。甲同学作出的图象如图A所示,乙同学作出的图象如图B所示,你认为哪个同学作的图象对本问题的研究更科学_______(填“A”或“B”),其理由是:______。
②利用你认为科学的图象,得出该水果电池的电 动势为______V,内阻为______Ω。
③完成实验后,该研究性学习小组的同学初步得出了水果作为 电池不 实用的物理原因是______。
4、实验题 (4分)有一电压表的量程为3V,内阻为900Ω,由于没有电流表,需要将其改装成一个量程为0.6A的电流表,则应该 联一个阻值为 Ω的电阻,当用改装好的电流表测某一电流时,指针的读数为1.2V,则对应的电流为 A.
5、实验题 测量一螺线管两接线柱之间金属丝的长度的器材如下:
A.待测螺线管L(符号):绕制螺线管金属丝的电阻率为ρ,电阻RL约为100Ω
B.螺旋测微器
C.电流表A1:量程100μA,内阻RA1=500 Ω
D.电流表A2:量程0.6A,内阻RA2=15Ω
E.电压表V1:量程6 V,内阻RV1=4 kΩ
F.电压表V2:量程3V,内阻RV2=2kΩ
G.定值电阻:R0=50Ω
H.滑动变阻器R′:全电阻约为1kΩ
I.电源E:电动势9V,内阻忽略不计
J.开关S一个,导线若干
小题1:实验中用螺旋测微器测得金属丝的直径如上图所示,其示数为d=?mm。
小题2:根据所给实验器材,电流表选用?,电压表选用?(填写实验器材前面的字母)。
小题3:根据所给实物图,在右侧方框中作出实验原理图。
?
小题4:若测得的金属丝直径用d表示,电流表G的读数用I表示,电压表V的读数用U表示,则由已知量和测得量的符号表示金属丝的长度L=?。
