1、实验题  用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测某表电阻阻值，根据如下图所示的表盘，被测电阻阻值为________Ω.若将该表选择旋钮置于1 mA挡测电流，表盘仍如下图所示，则被测电流为________mA.

2、简答题  小明同学在测定金属丝电阻率的实验中，进行了如下操作，请你将相应的操作步骤补充完整．
（1）他首先用螺旋测微器测金属丝的直径，如图1所示，该金属丝的直径为______mm．
（2）他再用多用电表粗测金属丝的阻值，操作过程如下：
①将红、黑表笔分别插入多用电表的“+”、“-”插孔，选择开关旋至电阻挡“×10”挡位；
②将红、黑表笔短接，调节______旋钮（填图2中的“A”或“B”或“C”），使欧姆表指针对准电阻的______处（填“0刻线”或“∞刻线”）；
③把红、黑表笔分别与金属丝的两端相接，此时多用电表的示数如图3所示；
④为了使金属丝的阻值读数能够再准确一些，小明将选择开关旋至电阻挡______挡位（填“×1”或“×1k”），重新进行______；
⑤重新测量得到的结果如图4所示，则金属丝的电阻为______Ω．
（3）他想用伏安法更精确地测量该金属丝的阻值，他用如图所示的装置进行测量，其中部分器材的规格为：电源E（两节干电池，3V），电流表（量程0.6A，内阻约1Ω），电压表（量程3V，内阻约10kΩ），滑动变阻器（阻值范围0～20Ω，额定电流1A）．要求滑动变阻器采用限流式接法，为了减小实验误差，请你在图5中加两条导线将未连接完的电路连起来．

3、选择题  如图所示的电路测定电动势和内电阻。其中V为电压表（其电阻足够大），定值电阻R = 7．0欧。在电键未接通时，V的读数为6．0V；电键接通后，V的读数变为5．6V。那么，电池组的电动势和内电阻分别是：（?）

A．6．0V,0．5欧
B．6．0V, 1．25欧
C．5．6V,1．25欧
D．5．6V, 0．5欧

4、简答题  某学习小组用伏安法测量一未知电阻的阻值，给定器材及规格为：
电流表M量程0～5mA，内阻约为10Ω）；
电压表八量程为O～3V，内阻约为3kΩ）；
最大阻值约为100Ω的滑动变阻器；
电源E（电动势约3V）；
开关S、导线若干．
（1）由于不知道未知电阻的阻值范围，先采用如图甲电路试测，读得电压表示数大约为2.5V，电流表示数大约为5mA，则未知电阻阻值Rx大约为______Ω；
（2）经分析，该电路测量误差较大，需作改进．请直接在原图甲上改画：①在不需要的连线上画“×”表示，②补画上需要添加的连线；
（3）对改进的电路进行测量，并根据测量数据画出了如图乙所示的U-I图象，得Rx=______Ω．（保留3位有效数字）

5、填空题  一些材料的电阻随温度的升高而变化。

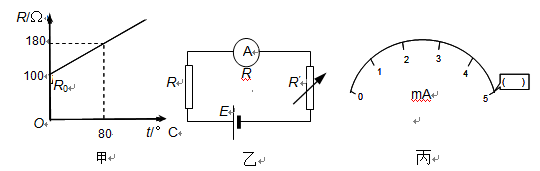

(1)如图（甲）是由某金属材料制成的电阻R随摄氏温度t变化的图像，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻不计）、电阻箱R′ 串联起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。

小题1:电流刻度较大处对应的温度刻度____________；(填“较大”或“较小”)
小题2:若电阻箱阻值R′=150Ω，当电流为5mA时对应的温度数值为________°C。
