1、实验题  为了确定一卷金属漆包线的长度，可通过测定其电阻值和去掉漆层后金属导线的直径来实现。现仅有下列器材：
①待测漆包线：电阻值RL在40~50 Ω之间，其材料的电阻率
②毫安表：量程1 mA，内阻RA=50 Ω
③电压表：量程6 V，内阻RV=4 kΩ
④电源E：电动势约9 V，内阻不计
⑤滑动变阻器R：阻值范围0~10Ω
⑥螺旋测微器，开关S，导线若干
（1）若这卷漆包线的电阻值为RL，金属导线的直径为d，金属电阻率为ρ，则这卷漆包线的长度L=______________（用RL、d、ρ表示）；
（2）为了尽可能准确地测定RL，要求两电表指针偏转至少达到满刻度的一半。同学们设计了以下四种不同的电路，其中合理的是______________；

（3）实验中测得d=0.200 mm，按合理的电路测量时，毫安表和电压表的示数如图所示，则毫安表的读数为_____________mA，电压表的读数_____________V，可求得该卷漆包线的长度L=_____________m。

2、实验题  （6分）在练习使用多用表的实验中
（1）某同学连接的电路如图所示。

①若旋转选择开关，使其尖端对准直流电流档，此时测得的是通过____________的电流；
②若断开电路中的电键，旋转选择开关使其尖端对准欧姆档，此时测得的是____________的阻值；
③若旋转选择开关，使其尖端对准直流电压档，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是____________两端的电压。
（2）（单选）在使用多用表的欧姆档测量电阻时，若（?）
A．双手捏住两表笔金属杆，测量值将偏大
B．测量时发现指针偏离中央刻度过大，则必需减小倍率，重新调零后再进行测量
C．选择“×10”倍 率测量时发现指针位于20与30正中间，则测量值小于25Ω
D．欧姆表内的电池使用时间太长，虽能完成调零，但测量值将略偏大

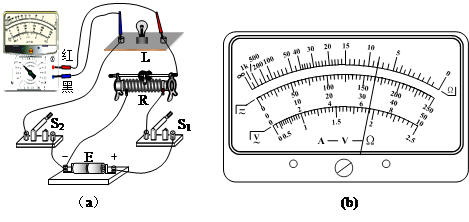

3、实验题  如图(a)所示的实验电路。
①为了粗测“2.5V? 0.6W”小灯泡的电阻，必须将开关?(填S1或S2) 断开。把多用电表选择开关旋转到“×? Ω”挡；进行欧姆调零后，将红、黑表笔分别与小灯泡两极相接触，测得小灯泡的阻值如图(b)所示，其读数为 ?。
②将选择开关置于直流电压档，闭合S1、S2，此时测得的是?两端电压。
③为了测量小灯泡的电流，应将选择开关置于直流电流档，闭合开关S1，断开开关S2，然后将?、?笔分别接S2的左、右接线柱。

4、实验题  某学习小组探究电学元件的伏安特性曲线。
①甲同学要描绘一个标有“3.6V，1.2W”的小灯泡的伏安特性曲线，除了导线和开关外，还有下列器材可供选择：
电压表V（量程5V，内阻约为5kΩ）
直流电源E（电动势4.5V，内阻不计）
电流表A1（量程350mA，内阻约为1Ω）
电流表A2（量程150mA，内阻约为2Ω）
滑动变阻器R1（阻值0 ~ 200Ω）
滑动变阻器R2（阻值0 ~ 10Ω）
实验中电流表应选______，滑动变阻器应选______；（填写器材代号）

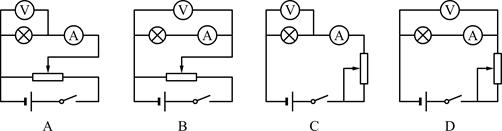

以下的四个电路中应选用_________进行实验。

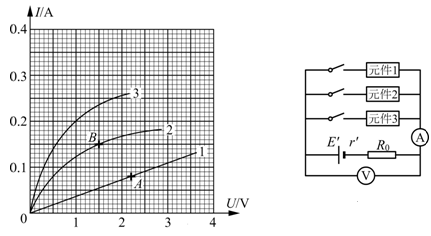

②乙同学利用甲同学的电路分别描绘了三个电学元件的伏安特性曲线，如图所示。然后他用图所示的电路给三个元件分别供电，并测出给元件1和元件2供电时的电流和电压值，分别标在图上，它们是A点和B点。已知R0=9.0Ω，则该电源的电动势_______V，内电阻_______Ω。这个电源给元件3供电时，元件3的电功率P=_______W。

5、填空题  如图示，为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是 ▲?（填序号“①”、“②”、“③”、“④”）。

① a孔插红表笔
② 表盘刻度是均匀的
③ 用×100Ω挡测量时，若指针指在0Ω附近，则应换用×1 kΩ挡
④ 实验结束后，将表笔拔出，并将选择开关旋至“off ”档或交流最高档
