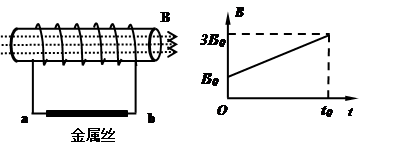

1、计算题 如图的螺线管,横截面积为S、匝数为N、电阻为r ,螺线管与一根电阻为2 r 的金属丝连接,向右穿过螺线管的匀强磁场随时间变化的规律如图,求0至t0时间内:
(1)通过金属丝的感应电流大小和方向
(2)金属丝中感应电流产生的焦耳热量Q
(3)金属丝中流过的感应电量q
2、计算题 一个电阻为r、边长为L的正方形线圈abcd共N匝,线圈在磁感应强度为B的匀强磁场中绕垂直于磁感线的轴OO"以如图所示的角速度ω匀速转动,外电路电阻为R。
(1)在图中标出此刻线圈中感应电流的方向。
(2)转动过程中感应电动势的峰值有多大?
(3)线圈平面与磁感线夹角为60°时的感应电动势多大?
(4)从图示位置开始,线圈转过60°的过程中通过R的电荷量是多少?
3、计算题 如图甲所示是某同学设计的一种振动发电装置的示意图,它的结构是一个套在辐向形永久磁铁槽中的半径为r=0. 10 m、匝数n=20匝的线圈,磁场的磁感线均沿半径方向均匀分布(其右视图如图乙所示).线圈所在位置磁感应强度的大小均为B=T,线圈的电阻为R1=0.50 Ω,它的引出线接有电阻为R2=9.5 Ω的小电珠L. 外力推动线圈框架的P端,使线圈沿轴线做往复运动,便有电流通过小电珠.当线圈运动速度v随时间t变化的规律如图丙所示时(摩擦等损耗不计).求:
(1)线圈速度随时间的变化关系式;
(2)电压表的示数;
(3)线圈所受到安培力随时间的变化关系式.
4、选择题 在竖直向下的匀强磁场中,将一水平放置的金属棒以水平速度沿与杆垂直的方向抛出,设棒在运动过程中不发生转动,空气阻力不计,则金属棒在做平抛运动过程中产生的感应电动势(?)
A.越来越大
B.越来越小
C.保持不变
D.无法判断
5、填空题 在电磁感应现象中产生的电动势称为?,产生感应电动势的那段导体相当于?。
