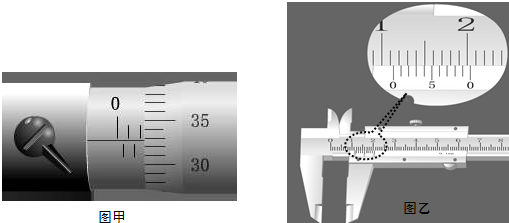

参考答案：（1）游标卡尺主尺读数为11mm，游标尺读数为0.3mm，游标卡尺的读数是11.3mm．螺旋测微器固定刻度读数为2mm，可动刻度读数为0.328mm，则直径为2.328mm．
?（2）①多用电表的指针偏转角度较大，换用倍率“×1”的欧姆挡，使指针指在刻度盘中央附近．
? ②Rx的阻值大约是9Ω．
? ③电源电动为4.5V，电压表选B．
? 电阻中最大电流约为
? Imax≈ERA+R=4.59A=0.5A? 则电流表选D．
? 又?RVRx≈555.6，RxRA≈45，则因为RVRx＞RxRA? 故选择电流表外接法．
? 待测电阻的电压从零开始可以连续调节，变阻器采用分压式接法，为方便调节变阻器选择G．
? ④实验电路图如图．


故答案为：（1）2.328；11.3
（2）①“×1”②9　③B?D?G?　④如图所示

本题解析：

本题难度：一般

2、选择题  用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是正确的(　　)
A．测量前必须调零，而且每测一次电阻都要重新调零
B．每次换挡后必须电阻调零
C．待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量
D．两个表笔要与待测电阻接触良好才能测得较准确，为此，应当用两个手分别将两个表笔与电阻两端紧紧捏在一起

参考答案：BC

本题解析：用多用电表欧姆挡测电阻，测量前必须调零，而且每次换挡后必须电阻调零，A错B对。因测电阻时欧姆表内部电源接通，所以待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量，C对。人身体也由电阻，若用两个手分别将两个表笔与电阻两端紧紧捏在一起，测量结果不准确，D错。

本题难度：简单

3、实验题  （8分）如图所示，A、B、C为黑箱上的三个接点，已知任意两个接点间最多只能接一个元件，可能的元件有电池、电阻和二极管．

（1）用多用电表判断黑箱内有无电池，操作方法是：______________?______．
（2）经检测发现黑箱内没有电池，用多用电表的欧姆挡测量各接点间的电阻，结果如下，试在图中画出黑箱内一种可能的电路．

参考答案：（1）用多用电表的直流电压挡测各对接点间的电压，若任意一组接点间均无电压，则能说明黑箱内没有电池．
（2）黑箱内元件连接如图所示．

本题解析：略

本题难度：简单

4、简答题  一个未知电阻Rx，阻值大约为10kΩ-20kΩ，为了较为准确地
测定其电阻值，实验室中有如下器材：
电压表V1?（量程3V、内阻约为3kΩ）
电压表V2?（量程15V、内阻约为15kΩ）
电流表A1?（量程200μA、内阻约为100Ω）
电流表A2?（量程0.6A、内阻约为1Ω）
电源E?（电动势为3V）
滑动变阻器R（最大阻值为200Ω）
开关S
（1）在实验中电压表选______，电流表选______．（填V1、V2，A1、A2）
（2）为了尽可能减小误差，请你在虚线框中画出本实验的电路图．

参考答案：（1）根据待测电阻的大小和电源的电动势大小，估测电路中的最大电流不会超过30mA，故电流表选择A1，电压表选择V1．
故答案为：V1，A1．
（2）由于所给滑动变阻器太小，待测电阻很大，因此该实验采用滑动变阻器的分压接法和电流表的内接法，具体电路图如下所示：

本题解析：

本题难度：一般

5、实验题  下图为“研究电磁感应现象”的实验装置,部分导线已连接。.

(1)将图中所缺的导线补接完整.
(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后.将原线圈迅速插入副线圈时，灵敏电流计指针将向__________偏.原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针将向__________偏.

参考答案：右?右

本题解析：当闭合电键时，B线圈中电流由无变有，磁通量变大（从零到有就可以看做是变大），这时A线圈中产的电流是阻止磁通量变大的电流，这时电流体现在电流表上为向左偏，所以可以推出，如果A线圈中要产生一个阻磁通量变小的电流的话，电流表应该向右偏。所以当A线圈拔出B线圈时，由于A线圈在B线圈中的部分减少了，所以磁通量也就减少小，这时A线圈中就会产生一个阻止磁通量变小的电流，所以电流表向右偏。当把滑动变阻器向右滑时，由于电路中的电阻增大了所以B线圈中的电流变小了，所以磁通量也变小了，同样这时A线圈中也会产生一个阻止磁通量变小的电流，所以电流表向右偏。
点评：闭合回路中导体产生的感应电流产生的磁通量总是阻止原磁通量的变化。也就是说，原磁通量如果要变小的话，产生的感应电流就会阻止原磁通量变小，原磁通量如果变大的话，产生的感应电流就会阻止原磁通量变大。磁通量的大小与两方面有关，一是，电流的大小，二是，二次回路在磁场中的部分的多少。

本题难度：简单
