1、实验题  下右图中的P是一根表面均匀地镀有一层很薄的电阻膜的长陶瓷管（碳膜布满圆柱体的外侧面）。陶瓷管的长度约为50cm，外径约为6cm，所用电阻膜材料的电阻率已知为ρ，管的两端有导电箍M、N。该电阻的长度就是陶瓷管的长度，其截面积可看作等于膜的厚度与圆周长的乘积。现有器材为：A.米尺、B.游标卡尺、C.螺旋测微器、D.电压表、E.电流表、F.电池组、G.滑动变阻器、H.电阻箱、I.电键和导线。请你设计一个测量该电阻膜厚度d的实验方案。
小题1:所须选用的器材有：__________________（填器材前的字母即可）。
小题2:所须测量的物理量有：_____ 、_____、 _____、 _____。
小题3:根据实验测得的以上数据计算电阻膜厚度d的数学表达式为：d=________________。

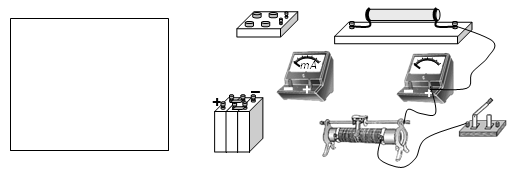

小题4:在左下图的方框中画出实验电路图（MN间的电阻膜的电阻约几个ｋΩ，滑动变阻器的总阻值为50Ω）。并将右下图中的实物按电路图连接起来（有３根导线已经连好，不得改动）。

参考答案：
小题1:
小题2:
小题3:
小题4:

本题解析：略

本题难度：一般

2、实验题  光敏电阻是一种导电性能随入射光的强弱而改变的半导体器件。当光敏电阻受到光照时，其导电性能显著增强。光敏电阻的基本特性有伏安特性、光照特性、光谱特性等。

（1）如图甲所示，某同学想用多用电表研究光敏电阻的光照特性（光敏电阻的阻值与光照强弱的关系）时，应将多用表的选择开关置于合适的___________档；将一光敏电阻接在多用电表两表笔上，先用黑纸包裹着光敏电阻，此时表针指在某一位置；现拆下黑纸，并用手电筒照射光敏电阻，则表针将会向__________（填“左”或“右”）偏转。
（2）用如图乙所示的电路探究该光敏 电阻的伏安特性，要求光敏电阻两端的电压从0开始调节。请将图中所缺的导线补接完整。为了保证实验的安全，滑动变阻器的滑动触头P在实验开始前应置于　　　　　　端（选填“a ”或“b”）。

参考答案：（1）欧姆（或电阻），右；（2）a

本题解析：（1）因测量的是光敏电阻的阻值，所以多用表的选择开关置于合适的欧姆档，用手电筒照射光敏电阻，其阻值减小，则表针将会向右偏转。
（2）由题意光敏电阻两端的电压从0开始调节，所以滑动变阻器要采取分压接法，电压表要并联在光敏电阻的两端，连线时导线不能交叉，具体连接见答案，由实物图看出滑动变阻器的滑动触头P在实验开始前应置于a端，此时光敏电阻两端的电压为零。
点评：本题学生要会使用多用电表测电阻，知道在哪些情况下滑动变阻器用分压接法，哪些情况下滑动变阻器用限流接法。

本题难度：一般

3、简答题  用伏安法测量一阻值约为50Ω的待测电阻的阻值，电压表内阻10kΩ，电流表内阻4Ω．如果用如图（甲）接法测量，测量结果会比待测电阻的真实阻值偏______（填“偏大”或“偏小”）；如果用如图（乙）接法测量，测量结果会比待测电阻的真实阻值偏______（填“偏大”或“偏小”）．为了使测量结果更准确些，应采用图______．

参考答案：根据R=UI可知，甲图中应是R测=UI=Rx+RA，所以测量结果会比待测电阻的真实值偏大；在乙图中应是R测=UI=R并=RxRVRx+RV＜Rx，所以测量结果比真实值偏小，由于满足RVRx=10×100050=200，RxRA=504=12.5，所以应用电流表外接法，即应采用图乙．
故答案为：偏大，偏小，乙

本题解析：

本题难度：一般

4、填空题  （6分）一多用电表的电阻档有三个倍率，分别是“×1”、“×10”、“×100”。用“×10”档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为使测量值更准确，应换到__________档；如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是_________________________。

参考答案：．×100，将红、黑表笔短接，用“欧姆调零旋钮”调零；

本题解析：表头指针偏转角度很小，为使测量值更准确，应换到高倍率的×100档，如果换档后立即用表笔连接待测电阻进行读数，缺少的步骤是欧姆表调零，即将红、黑表笔短接，用“欧姆调零旋钮”调零。

本题难度：一般

5、实验题  某同学用如图所示的实物电路，描绘额定电压为4.0 V的小灯泡的伏安特性曲线，并研究小灯泡实际功率．

（1）根据实物图，在下面线框内画出电路图．

(2)闭合开关，将滑动变阻器的滑片P向b端移动，发现“电流表的示数几乎为零，电压表的示数逐渐增大”，则分析电路的可能故障为________．
A．小灯泡短路
B．小灯泡断路
C．电流表断路
D．滑动变阻器断路
