2、简答题  A如图所示，AB两端电压UAB=6V，L是标有“4V，4W”的灯泡，滑动变阻器的总电阻R=13.5Ω，当滑动片P滑至某个位置时，灯泡恰好正常发光．求此时R上消耗的电功率是多少？

3、选择题  两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d； B的长度为2L，直径为2d，那么通电后，A、B在相同的时间内产生的热量之比为
A．QA：QB＝2：1
B．QA：QB＝1：1
C．QA：QB＝1：2
D．QA：QB＝4：1

4、选择题  质量为的物体静止在粗糙的水平地面上，若物体受水平力F的作用从静止起通过位移时的动能为，当物体受水平力2作用，从静止开始通过相同位移s，它的动能为，则：
A．＝
B．＝2
C．＞2
D．＜＜2

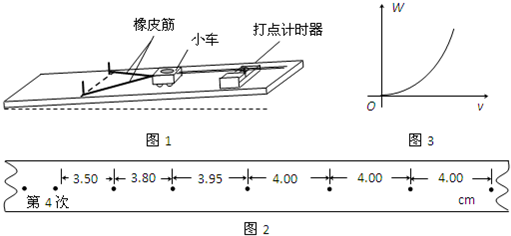

5、填空题  某实验小组采用如图1所示的装置探究功与速度的关系，小车在橡皮筋的作用下弹出后，沿木板滑行．打点计时器工作频率为50Hz．

（1）实验中木板略微倾斜，这样做______．
A．是为了使释放小车后，小车能匀加速下滑
B．是为了增大小车下滑的加速度
C．可使得橡皮筋做的功等于合外力对小车做的功
D．可使得橡皮筋松弛后小车做匀速运动
（2）实验中先后用同样的橡皮筋1条、2条、3条…，并起来挂在小车的前端进行多次实验，每次都要把小车拉到同一位置再释放小车．把第1次只挂1条橡皮筋对小车做的功记为W，第2次挂2条橡皮筋时橡皮筋对小车做的功为2W，…；橡皮筋对小车做功后而获得的速度可由打点计时器打出的纸带测出．根据第4次实验的纸带（如图2所示）求得小车获得的速度为______m/s．
（3）若根据多次测量数据画出的W-v图象如图3所示，根据图线形状可知，对W与v的关系作出猜想肯定不正确的是______．
A．W∝
