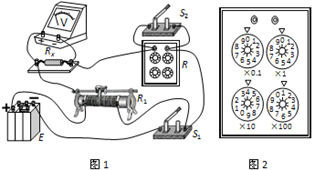

1、简答题 如图1是用来测量未知电阻Rx的实验电路的实物连线示意图,图中Rx是待测电阻,阻值约为300Ω;E是电池组,电动势6V,内阻不计;V是电压表,量程3V,内阻r约3000Ω;R是电阻箱,阻值范围0~999.9Ω;Rl是滑动变阻器,Sl和S2是单刀单掷开关.科主要的实验步骤如下:
①连好电路后,合上开关Sl和S2,调节滑动变阻器的滑片,使得电压表的示数为3.00V.
②合上开关S1,断开开关S2,保持滑动变阻器的滑片位置不变,调节电阻箱的阻值,使得电压表的示数为2.00V.
③读出图2电阻箱的阻值,并计算求得未知电阻Rx的大小.
④实验后整理仪器.
(1)可供选择的滑动变阻器有:
滑动变阻器A:最大阻值100Ω,额定电流0.5A
滑动变阻器B:最大阻值10Ω,额定电流2.0A
为了使实验测量值尽可能地准确,实验应选用的滑动变阻器是______.
(2)电阻箱的旋钮位置如图所示,它的阻值是______.
(3)未知电阻Rx=______.
(4)测量值与真实值相比较,测量值比真实值______.(填偏大、相等或偏小)
2、实验题 有一个电阻,其阻值大约在40Ω—50Ω之间,现要进一步准确地测量其电阻,需测量多组数据,手边现有器材如下:
电源E(电动势12V,内阻为0.5Ω);
电压表(0—3—15V,内阻约为10KΩ);
电流表(0—0.6—3A,内阻约为1Ω);
滑动变阻器R1(阻值0—10Ω,额定电流2A);
滑动变阻器R2(阻值0—1750Ω,额定电流0.3A);
开关S和导线若干。
小题1:电压表的量程应选?,
电流表的量程应选?,
滑动变阻器应选用?。
小题2:在虚线方框内画出实验电路图。
3、填空题 要测量一长度为L、直径为D的电阻丝的阻值.
(1)用多用电表粗测该段电阻丝的阻值.用已经调零且选择旋钮指向欧姆挡“×10”位置的多用电表测量,发现指针偏转角度太大,这时应将选择旋钮指向欧姆挡“______”位置;调零后测量,其表盘及指针所指位置如图所示,则此段电阻丝的电阻为______Ω.
(2)现在需要进一步精确测量该电阻丝的阻值.实验室备有下列器材:
A.量程为0.6A、内阻为0.5Ω的电流表;
B.量程为3A、内阻为0.1Ω的电流表;
C.量程为3V、内阻为6kΩ的电压表;
D.量程为15V、内阻为30kΩ的电压表;
E.阻值范围为1kΩ的滑动变阻器R1;
F.阻值范围为50Ω的滑动变阻器R2;
G.蓄电池的电动势为6V,内阻很小;
H.开关一个,导线若干.
为使测量结果尽可能准确,电流表应选用______,电压表应选用______,滑动变阻器应选用______.(填仪器的代号)若选择了最合适的器材,采用最恰当的实验电路进行实验测量,电流表的示数是I,电压表的示数是U,则该电阻丝的电阻率ρ=______.

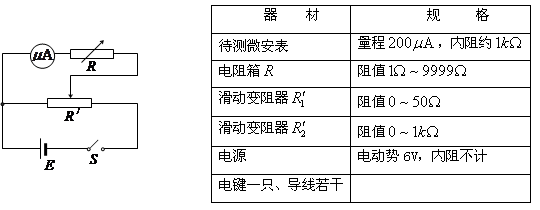

4、实验题 (10分)为较精确地测量一只微安表的内阻,要求按照下图给出的电路进行测量。实验室中可供选择的器材如右表所示。实验中为了安全,电阻箱R的阻值不能取为零,只能为适当大小的阻值。则:
①实验中滑动变阻器应选用?;
②将实物图连成实验电路。
③简述所需测量和记录的物理量:?;
④用这些物理量表示内阻的测量值:?
5、实验题 实际电压表内阻并不是无限大,可等效为理想电流表与较大的电阻的串联。现要测量一只量程已知的电压表的内阻,器材如下:
①待测电压表(量程3V,内阻约3kΩ待测)一只;
②电流表(量程3A,内阻0.01Ω)一只;
③电池组(电动势约为3V,内阻不计);
④滑动变阻器一个;
⑤变阻箱(可以读出电阻值,0-9999Ω)一个;
⑥开关和导线若干。
某同学利用上面所给器材,进行如下实验操作:
(1)该同学设计了如图甲、乙两个实验电路。为了更准确地测出该电压表内阻的大小,你认为其中相对比较合理的是?(填“甲”或“乙”)电路。
(2)用你选择的电路进行实验时,闭合电键S,改变阻值,记录需要直接测量的物理量:电压表的读数U和?(填上文字和符号);
(3)由所测物理量选择下面适当坐标轴,能作出相应的直线图线,最方便的计算出电压表的内阻:
A.
B.
C.
D.
