1、填空题  某同学为了测定一只约为100Ω的电阻的阻值，采用了如下方法：
①用多用电表粗测：多用电表电阻挡有4个倍率：分别为×1k、×100、×10、×1．该同学选择×100倍率，用正确的操作步骤测量时，发现指针偏转角度太大．为了较准确地进行测量，应如将选择开关置于______填×1k、×10、×1）的倍率．
②该同学用伏安法继续测定这只电阻的阻值，要求电阻两端的电压由零开始连续变化，除被测电阻外，还有如下实验仪器：
A．直流电源（电压3V，内阻不计）
B．电压表V1（量程：0～3V，内阻约为5kΩ）
C．电压表V2（量程：0～15V，内阻约为25kΩ）
D．电流表A1（量程：0～25mA，内阻约为1Ω）
E．电流表A2（量程：0～250mA，内阻约为0.1Ω）
F．滑动变阻器一只，阻值0～20Ω、
H．滑动变阻器（500Ω，0.2A）
I．电键一只，导线若干

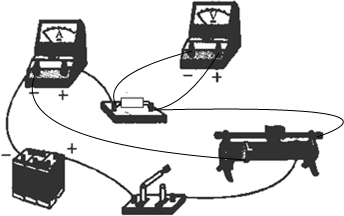

在上述仪器中，电压表应选择______（填“V1”或“V2”），电流表应选择______（填“A1”或“A2”）．滑动变阻器应选择______（填F或H），请在画出电路原理图，完成所给的实验器材的实物图的连接．

参考答案：指针偏转过大，说明所选档位过大，导致示数偏小，为了使指针指向中间，应选用小档位，故应选×10档；
②由题意可知，由于电源电压为3V，故电压表应选择量程为3V的，故选V1；本题中应选用分压接法，故滑动变阻器应选小电阻，故滑动变阻器应选F；
电阻阻值为100Ω，故电路中电流I=3100A=0.03A；故电流表应选D，A1；
根据实验要求，本题应采用分压接法，同时，由于电阻较小，故应选用电流表外接法，原理图如下图；根据原理图，可以连接出实物图，注意正负接线柱的接法，并且导线要连在接线柱上；实物图如下图；





故答案为：①×10；②V1；A1；F．实物图及原理图如上图．

本题解析：

本题难度：一般

2、填空题  为了研究一个“2.5V?0.2W”小灯泡的伏安特性，现有4V蓄电池1只，电键1个，导线若干，其他可选择的器材如下：?
A．量程为0-3A，内阻约为0.025Ω的电流表1只；?
B．量程为0-0.6A，内阻约为0.2Ω的电流表1只；?
C．量程为0-100mA，内阻约为5Ω的电流表1只；?
D．量程为0-3V，内阻约为10kΩ的电压表1只；?
E．量程为0-15V，内阻约为50kΩ的电压表1只；?
F．额定电流为1A，阻值为0-5Ω的滑动变阻器1只．?
（1）要正确完成这个实验，电流表应选?，电压表应选?（选填相应器材的代号）
（2）在线框内画出实验的电路原理图．

参考答案：

（1）因为灯泡的额定电压为2.5V，所以电压表的量程选择0-3V，灯泡的额定电流I=PU=0.22.5A=0.08A，所以电流表的量程选择0-100mA，故选C、D．
（2）由于电压电流需从零开始测起，所以滑动变阻器采用分压式接法，正常工作时灯泡的电阻R=U2P=2．520.2Ω=31.25Ω．远小于电压表的内阻，属于小电阻，电流表采用外接法．电路图如图所示．
故答案为：（1）C；?D?（2）实验电路图如图所示，变阻器采用分压式接法，电流表应采用外接法?．

本题解析：

本题难度：一般

3、实验题  某同学用电压表和电流表测量Rx的电阻，已知电压表内阻约3kΩ，电流表内阻约1Ω。
(1)某同学用如图甲所示电路测量电阻Rx，Rx的测量值比真实值_____(选填“偏大”或“偏小”)；若被测电阻Rx的阻值约为10Ω，应采用图______(选填“甲”或“乙”)所示由路误差会比较小。

(2)无论是用图甲还是图乙所示电路测量，都不可避免地会产生由电表内阻引起的系统误差。某学习小组设计了以下方案，以避免电表内阻引起的系统误差。该方案利用图丙所示的电路进行测量，主要实验步骤如下：
第一步：将单刀双掷开关S2接2，闭合开关S1，调节滑动变阻器Rp1和Rp2，使电表读数接近满量程，但不超过量程，记录此时电压表和电流表的示数U1、I1
请你写出第二步操作步骤，并说明需要记录的数据；______________
用测得数据计算被测电阻阻值的计算式是Rx=____________________。
简要说明此实验方案为什么能避免由电表内阻引起的实验误差。_______.。

参考答案：（1）偏小，甲?（2）①将开关S2接1，闭合开关S1，保持滑动变阻器Rp1和Rp2滑片位置不变，记录此时电压表和电流表的示数U2、I2；②Rx=；③当单刀双掷开关S2接2，闭合开关S1时有， = Rx +RA+Rp2；当单刀双掷开关S2接1，闭合开关S1时有，= RA+Rp2，所以有，Rx=，该实验中电流表的内阻所产生的影响两次实验数据相减后被消除，电压表内阻对实验结果没有影响.

本题解析：（1）由于电压表的分流作用使得电阻Rx的测量值偏小；因为,所以选择甲电路测量较准确；
（2）①将开关S2接1，闭合开关S1，保持滑动变阻器Rp1和Rp2滑片位置不变，记录此时电压表和电流表的示数U2、I2；②Rx=；③当单刀双掷开关S2接2，闭合开关S1时有， = Rx +RA+Rp2；当单刀双掷开关S2接1，闭合开关S1时有，= RA+Rp2，所以有，Rx=，该实验中电流表的内阻所产生的影响两次实验数据相减后被消除，电压表内阻对实验结果没有影响.

本题难度：一般

4、实验题  某中学生课外科技活动小组利用铜片、锌片和家乡盛产的柑橘作了果汁电池，他们测量这种电池的电动势E和内阻r，并探究电极间距对E和r的影响。实验器材如题22图3所示。

①测量E和r的实验方案为：调节滑动变阻器，改变电源两端的电压U和流过电源的电流I，依据公式___________，利用测量数据作出U-I图像，得出E和r。
②将电压表视为理想表，要求避免电流表分压作用对测量结果的影响，请在题22图3中用笔画线代替导线连接电路。
③实验中依次减小铜片与锌片的间距，分别得到相应果汁电池的U-I图像如题22图4（见下页）中（a）、（b）、（c）、（d）所示，由此可知：

在该实验中，随电极间距的减小，电源电动势___________（填“增大”“减小”或“不变”），电源内阻________（填“增大”“减小”或“不变”）。
曲线（c）对应的电源电动势E=_____________V，内阻r=____________Ω，当外电路总电阻为2500Ω时，该电源的输出功率P=_____________mW.（均保留三位有效数字）

参考答案：①U=E-Ir? ②如图?

③不变?增大? 0.975? 478? 0.268

本题解析：①测量E和r的实验方案为：调节滑动变阻器，改变电源两端的电压U和流过电源的电流I，依据公式U="E-Ir" ，利用测量数据作出U-I图像，U-I图像与纵轴截距等于电源电动势E，图线斜率的绝对值等于电源内阻r。
②由于将电压表视为理想表，要求避免电流表分压作用对测量结果的影响，所以把电流表与滑动变阻器串联后与电源开关构成闭合回路，电压表并联在电源和开关两端。
③实验中依次减小铜片与锌片的间距，在该实验中，随电极间距的减小，电源电动势不变，电源内阻增大。曲线（c）对应的电源电动势E=0.975V，内阻r=478Ω。当外电路总电阻为2500Ω时，该电源的输出电流为I==0.327mA，对应电压为U=0.82V，该电源的输出功率P=UI=0.82V×0.327mA =0.268mW。

本题难度：一般

5、实验题  （11分）在实验室，小叶同学想测出某种材料的电阻率。
（1）（4分）由于不知是何种材料，也不知其大约阻值，于是，他用多用电表先粗测该材料一段样品的电阻，经正确操作后，用“×100W”档时发现指针偏转情况如图所示，则他应该换用?档（填“×10W”或“×1k”）重新测量。换档后，在测量前先要?。

（2）（4分）要测出(1)中所给材料样品的电阻率，必须精确测出该段样品的阻值。除了导线和开关外，实验室还备有以下器材可供选用：
电压表V1，量程6V，内阻RV1等于20kΩ
电压表V2，量程10V，内阻RV2约30kΩ
滑动变阻器R1，0～20Ω，额定电流2A
滑动变阻器R2，0～2000Ω，额定电流1mA
电源E（电动势为12 V，内阻r约2Ω）
请选择合适的器材，设计出便于精确测量的电路图画在方框中。其中滑动变阻器应选?

（3）（3分）若选用其中一组电表的数据，设该段圆柱形材料的长为L，直径为d，由以上实验得出这种材料电阻率的表达式为?，式中符号的含义为?。

参考答案：（1）×1k，重新调零（或欧姆调零）（4分，每空2分）
（2）R1（2分）?（图2分）

（3）（2分）U1表示电压表V1的示数，U2表示电压表V2的示数（1分）

本题解析：（1）指针偏转角较小,说明电阻较大，应换用更高的挡，每次换挡都要调零（2）由于实验要求精确测量电阻值，所以滑动变阻器应选用分压连接，没有电流表，应该让电压表代替电流表的作用，使两个电压表并联，让量程较小的电压表与定值电阻串联，由串联分压原理可知定值电阻选择R1（3）由?U1表示电压表V1的示数，U2表示电压表V2的示数
点评：难度中等，电压表在内阻已知的情况下可以当做电流表使用，掌握万用表的使用规范，每次换挡都要欧姆调零

本题难度：一般
