1、计算题 如图甲所示,固定于水平面上的两根互相平行且足够长的金属导轨,处在方向竖直向下的匀强磁场中。两导轨间距离l= 0.5m,两轨道的左端之间接有一个R=0.5W的电阻。导轨上垂直放置一根质量m=0.5kg的金属杆。金属杆与导轨的电阻忽略不计。将与导轨平行的恒定拉力F作用在金属杆上,使杆从静止开始运动,杆最终将做匀速运动。当改变拉力的大小时,相对应的匀速运动速度v也会变化,v与F的关系如图乙所示。取重力加速度g=10m/s2,金属杆与导轨间的最大静摩擦力与滑动摩擦力相等,金属杆始终与轨道垂直且它们之间保持良好接触。
(1)金属杆在匀速运动之前做什么运动?
(2)求磁感应强度B的大小,以及金属杆与导轨间的动摩擦因数μ 。
2、简答题 下列关于感应电动势大小的说法,正确的是( )
A.线圈中磁通量变化越大,产生的感应电动势一定越大
B.线圈中磁通量越大,产生的感应电动势一定越大
C.线圈放在磁感应强度越强的地方,产生的感应电动势一定越大
D.线圈中磁通量变化越快,产生的感应电动势越大
3、选择题 关于磁感应强度,下列说法中正确的是( )
A.磁感应强度只反映了磁场的强弱
B.磁感应强度是描述磁场强弱和方向的物理量
C.磁感应强度的方向就是通电导线在磁场中所受作用力的方向
D.磁感应强度的方向就是通电导线在磁场中所受作用力的反方向
4、计算题 如图所示,两根足够长的直金属导轨MN、PQ平行放置在倾角为的绝缘斜面上,两导轨间距为L。M、P两点间接有阻值为R的电阻。一根质量为m的均匀直金属杆ab放在两导轨上,并与导轨垂直。整套装置处于匀强磁场中,磁场方向垂直于斜面向上。让金属杆ab沿导轨由静止开始下滑,经过足够长的时间后,金属杆达到最大速度vm。导轨和金属杆接触良好,导轨和金属杆的电阻可忽略,不计一切摩擦,已知重力加速度为g。
(1)求磁感应强度的大小;
(2)金属杆在加速下滑过程中,当速度达到v1且v1<vm时,求此时杆的加速度大小;?

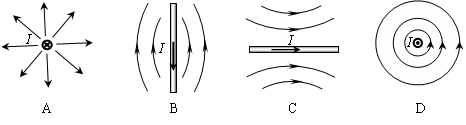

5、选择题 下列各图中,用带箭头的细实线表示通电直导线周围磁感线的分布情况,其中正确的是(?)
