1、实验题  (9分)有一节干电池，电动势大约为1.5V，内电阻约为1.0Ω。为了比较准确地测出该电池的电动势和内电阻，根据提供的以下器材完成相关实验：
A.电压表V(5V，5kΩ)?
B.电流表G(量程2.0mA，内阻Rg=10Ω)
C.电流表A(量程0.6A，内阻约为0.5Ω)?
D.滑动变阻器R1(0～100Ω，0.5A)
E.滑动变阻器R2(0～10Ω，1A)?
F.电阻箱R3（0~999.9Ω）
G.开关S和导线若干
（1）为了能准确地进行测量，同时为了操作方便，电阻箱的阻值应调为?Ω。请在虚线框内画出实验原理图 (标注所选择的器材符号)。
（2）下表是根据实验设计的原理图测得的数据，为了采用图象法分析和处理数据，请你在下图所示的坐标纸上选择合理的标度，作出相应的图线。

参考答案：（1） 990.0?（2）作图?（3） (1.45~1.49)? (0.84~0.90)?
?

本题解析：(1)由于给出的电压表量程较大，测量误差大，所以将电流计改装成2V的电压表，串联的电阻为，即电阻箱调至990Ω；根据测量电源电动势和内阻的原理画出原理图如图所示
(2)根据题目中给出的数据在坐标系中标出标度，将数据描点，然后让尽量多的点落在直线上，从而做出图像，如图所示
(3)由原理图可知电流表G的示数对应着路端电压，电流表A对应着通过电源的电流，所以可知电动势，根据图像的斜率表示内阻的大小可知．

本题难度：一般

2、简答题  发光二极管是目前很多用电器指示灯的电子元件，在电路中的符号是“

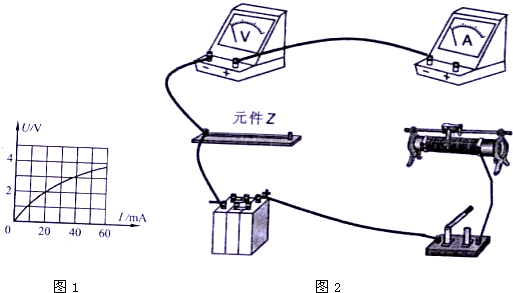

”只有当电流从标有“+”号的一端流入，从标有“一”号的一端流出时，它才能发光．这时可将它视为一个纯电阻．如图1为某厂家提供的某种型号发光二极管的伏安特性曲线．
①已知该型号的发光二极管的正常工作屯压为2?0V．若用电动势为6.0V，内阻可以忽略不计的直流电源供电，为使该二极管正常工作，需要在电源和二极管之间串联一只阻值为______Ω的定值电阻．
②已知该型号的发光二极管允许通过的最大电流为56mA，请用实验验证这种元件的伏安特性曲线与厂家提供的数据是否一致．可选用的器材有：
待测发光二极管；
直流电源E（电动势4.5V，内阻可以忽略不计）；
滑动变阻器R（最大阻值为20Ω）；
电压表V1（量程10V，内阻约50kΩ）；
电压表V2（量程5V，内阻约20kΩ）；
电流表A1（量程100mA，内阻约50Ω）；
电流表A2（量程60mA，内阻约100Ω）；
电键S、导线若干；
为准确、方便地进行检测，电压表应选用______，电流表应选用______（填字母符号）
⑧画出利用②中器材设计的实验电路图．

④按照正确的电路囹连接图2中的实物图，要求使滑动变阻器的滑动触头向右移动时流过二极管的电流增大．

参考答案：①发光二极管的正常工作电压为2 0V．则此时的电流为0.02A，则串联的定值电阻R=E-UI=6-20.02Ω=200Ω．
②因为发光二极管允许通过的最大电流为56mA，所以电流表选择A2误差较小，根据图1知，二极管两端的电压在最大电流时，电压小于4V，所以电压表选择V2误差较小．
③因为电压和电流需从零开始测起，则滑动变阻器采用分压式接法；二极管的电阻大约为20.02Ω=100Ω，远小于电压表的内阻，属于小电阻，所以电流表采用外接法．电路图如图所示．
④根据电路图连接实物图，滑动变阻器的滑动触头向右移动时二极管两端的电压增大．如图所示．
故答案为：①200Ω；?
②V2；A2
③如图所示



④

本题解析：

本题难度：一般

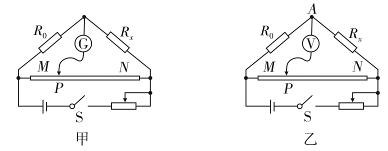

3、实验题  （9分）在测量精度要求较高时，常常可以用如图甲所示的电路来测量电阻的阻值。图中Rx是待测电阻，R0是作已知电阻用的电阻箱，G是灵敏电流计（零刻度在中央），MN是一段粗细均匀的长直电阻丝，S是开关，P是滑动触头，按下P时，电流计的一端与电阻丝接通。测量电阻的步骤如下：
①用多用电表测出Rx的大约值，在电阻箱上选取跟它接近的某一阻值R0；
②闭合开光S，把滑动触头放在MN的中点附近，按下P，观察电流计G的指针偏转方向；
③向左或向右滑动P，直到按下P时G的指针指在零刻度；
④用刻度尺测量出此时MP、PN的长度l1、l2；
⑤重复步骤③④，多次测量求出平均值。
（1）待测电阻的阻值Rx=?（用上述已知量和测量量表示）；
（2）如果滑动触头P在从M向N滑动的整个过程中，每次按下P时，流过G的电流总是比前一次增大（均未超出G的量程）。经检测MN间的电阻丝是导通的，由此判断， 可能是?断路（选填“R0”或“Rx”）；
（3）如图乙所示，某同学在测量时，用毫伏电压表V（零刻度在表盘的左侧）替代灵敏电流表，当滑动触头P由M向MN的中央滑动的过程中，为保证毫伏电压表的工作安全，毫伏电压表的正接线柱应接在??端（选填“A”或“P”）。

参考答案：（1）（3分）?（2）Rx（3分）?（3）P（3分）

本题解析：当电流计中没有电流流过时，并联电路的电压有：UR0/URx=UMP/UPN,UR0/URx=R0/Rx, UMP/UPN=l1/l2,得Rx=l2R0/l1。Rx断路时，P向右滑动时，R0分得电压增大，电流计示数增大。P从M向中央滑动时，P点电势较高，电压表正极接在P点。

本题难度：一般

4、实验题  利用螺旋测微器测量铜丝的直径（图甲）和用游标卡尺测量圆管的内径（图乙），由图可知铜丝直径是_________；圆管内径是_________。

参考答案：0.500mm? 53.85mm

本题解析：根据螺旋测微器以及游标卡尺的读数方法：螺旋测微器主尺：0mm，游标50.0*0.01mm，所以总共0.500mm；游标卡尺读数为54mm-3*0.05mm即53.85mm
点评：本题考查了两种基本仪器的读数方法：主尺+游标*精度

本题难度：一般

5、实验题  在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的实验仪器如下：

（1）在上述器材中，滑动变阻器应选____________；
（2）在图甲中用笔画线代替导线，把实验仪器连接成完整的实验电路；

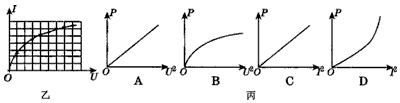

（3）利用实验中得到实验数据在I－U坐标系中，描绘出了图乙所示的小灯泡的伏安特性曲线。根据此图给出的信息，可以判断出图丙中正确的是（图中P为小灯泡功率）____________。

参考答案：（1）R1（2）（3）BD

本题解析：

本题难度：困难
