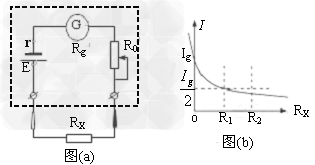

1、实验题  （1）多用电表测未知电阻阻值的电路如图（a）所示，电池的电动势为E、内阻为r，?R0为调零电阻，Rg为表头内阻，电路中电流I与待测电阻的阻值Rx关系图像如图（b）所示，则该图像的函数关系式为_____________________；

（2）下列根据图（b）中I-Rx图线做出的解释或判断中正确的是________；
A．用欧姆表测电阻时，指针指示读数越大，测量的误差越小
B．欧姆表调零的实质是通过调节R0，使Rx=0时电路中的电流I=Ig?
C．Rx越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏
D．测量中，当Rx的阻值为图（b）中的R2时，指针位于表盘中央位置的左侧

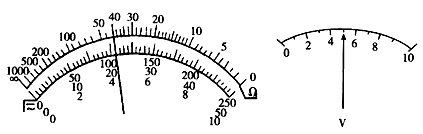

（3）某同学想通过另一个多用电表中的欧姆挡，直接去测量某电压表（量程10?V）的内阻（大约为几十千欧），由该多用电表刻度盘上读出电阻刻度中间值为30，欧姆挡的选择开关拨至倍率______挡．先将红、黑表笔短接调零后，选用图（c）中________（填“A”或“B”）方式连接．在本实验中，如图（d）所示，某同学读出欧姆表的读数为________Ω，这时电压表的读数为________V．请你求出欧姆表电池的电动势为________V。

2、简答题  测量电源的电动势E及内阻r（E约为2V，r约为1.5Ω）．
器材：量程3V的理想电压表V，量程0.5A的电流表A（具有一定内阻但未知），滑线变阻器R′，电键K，导线若干．
①画出实验电路原理图．图中各元件需用题目中给出的符号或字母标出．
②实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2．则可以求出E=______，r=______．（用I1，I2，U1，U2表示）
