1、实验题  某实验小组采用图所示的装置探究“动能定理”，图中小车中可放置砝码，实验中，小车碰到制动装置时，钩码尚未到达地面，打点针时器工作频率为50 Hz．

（1）实验的部分步骤如下：
①在小车中放入砝码，把纸带穿过打点计时器，连在小车后端，用细线跨过定滑轮连接小车和钩码；
②将小车停在打点计时器附近，先?，再?，小车拖动纸带，打点计时器在纸带上打下一列点，?；
③改变钩码或小车中砝码的数量，更换纸带，重复②的操作。
（2）如图是钩码质量为0.03 kg，砝码质量为0.02 kg时得到的一条纸带，在纸带上选择起始点0及A、B、C、D和E五个计数点，可获得各计数点到0的距离S及对应时刻小车的瞬时速度v,请将C点的测量结果填在表1中的相应位置．
（3）在上述的运动过程中，对于钩码、砝码和小车组成的系统，?做正功，
?做负功．

（4）实验小组根据实验数据绘出了图中的图线（其中Δv2=v2-v20）,根据图线可获得的结论是?．要验证“动能定理”，还需要测量的物理量是摩擦力和?．
表1纸带的测量结果

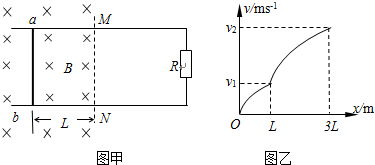

5、简答题  如图甲所示，光滑平行金属导轨水平放置，间距为L，导轨一部分处在垂直导轨平面向下的匀强磁场中，MN为磁场边界，磁感应强度为B，导轨右侧接有定值电阻R，导轨电阻忽略不计．在距离MN为L的处垂直导轨放置一根质量为m、电阻为r的金属杆ab．试求：（1）若固定a?b杆，磁场按Bt=Bcosωt规律由B减小到零，在此过程中电阻R上产生的电热Q1是多少；
（2）若磁感应强度大小保持B大小不变，用水平向右的恒力使ab杆由静止开始向右运动，其速度-位移的关系图象如图乙所示，则ab杆在离开磁场前瞬间的加速度为多大；在ab杆滑过3L的过程中电阻R上产生的电热Q2是多少？．
