1、简答题 (1)小明用电磁打点计时器(含复写纸)做“探究质量一定时,加速度与合力的关系”实验.
①除了如图(甲)所示器材外,还需要的器材有?、?.
②在不挂配重,平衡摩擦力过程中,打点计时器打出的一条纸带如图(乙)所示,纸带A端与小车相连.要使小车做匀速直线运动,垫木应向?移动.
③打点计时器打A、C两点过程中,小车通过的距离为?cm.

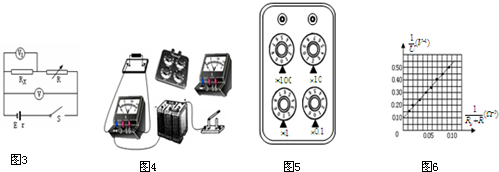

(2)小明设计了如图(甲)所示的电路来测未知电阻Rx、电池的电动势E和内阻r.
①用笔画线代替导线,将图(乙)实物按图(甲)电路连接完整(连线不能交叉).
②闭合开关S,调节电阻箱的阻值如图丙所示时,电压表
和
的示数分别为1.0V、4.0V,此时电阻箱的阻值R=?Ω,待测电阻的阻值Rx=?Ω,与待测电阻的真实值R真比较,RR真?Rx(填“大于”、“等于”或“小于”).
③改变电阻箱的阻值,读出电压表
的示数,取得多组数据,作出路端电压与外电阻的关系图线如图丁所示.由图线求得电池的电动势E=?V,内电阻r=?Ω.
2、填空题 “探究加速度与物体质量、物体受力的关系”的实验装置如图1所示.
(1)打点计时器是一种计时仪器,其电源频率为50Hz,常用的电磁式打点计时器和电火花计时器,使用的都是______(填“直流电”或“交流电”),它们是每隔______s打一个点.
(2)某同学在实验中.打出的一条纸带如图2所示,他选择了几个计时点作为计数点,相邻两计数点间还有4个计时点没有标出,其中s1=7.06cm、s2=7.68cm、s3=8.30cm、s4=8.92cm,那么打b点的瞬时速度大小是______m/s;纸带加速度的大小是______m/s2(计算结果保留两位有效数字).
(3)某同学将长木板右端适当垫高,以平衡摩擦力.但他把长木板的右端垫得过高,使得倾角过大.用a表示小车的加速度,F表示细线作用于小车的拉力.他绘出的a-F关系是______
3、其他 如图所示,一半球形的碗放在水平桌面上,O点为其球心,碗的内表面和碗口均是光滑的。一根细线跨在碗口上,线的两端分别系有两个小球A和B,二者均保持静止。试在图中作出小球A所受各力的示意图。
4、实验题 在“探究力的平行四边形定则”的实验中,用图钉把橡皮条的一端固定在板上的A点,在橡皮条的另一端拴上两条细绳,细绳另一端系着绳套B、C(用来连接弹簧测力计)。其中A为固定橡皮筋的图钉,O为橡皮筋与细绳的结点,OB和OC为细绳。
(1)在实验中,如果只将细绳换成橡皮筋,其它步骤没有改变,那么实验结果_________ (填“会”或“不会”)发生变化。
(2)本实验采用的科学方法是_________。
A.理想实验法
B.控制变量法
C.等效替代法
D.建立物理模型法
5、选择题 第一个比较精确测量出万有引力常量的科学家是
A.哥白尼
B.开普勒
C.牛顿
D.卡文迪许
