1、简答题  如图所示，一个质量为m=2.0×10-11kg，电荷量q=+1.0×10-5C的带电微粒（重力忽略不计），从静止开始经U1=100V电压加速后，水平进入两平行金属板间的偏转电场，偏转电场的电压U2=100V．金属板长L=20cm，两板间距d=10

2、计算题  如图所示，在x＜0与x ＞0的区域中，存在磁感应强度大小分别为B1与B2的匀强磁场，磁场方向均垂直于纸面向里，且B1＞B2。一个带负电荷的粒子从坐标原点O以速度V沿x轴负方向射出，要使该粒子经过一段时间后又经过O点，B1与B2的比值应满足什么条件？

?
?
?
?

3、简答题  在S点的电量为q质量为m的静止带电粒子被加速电压U，柜间距离为d的匀强电场加速后，从正中央垂直射入板间距离和板长度均为L，电压为U的匀强偏转电场偏转后，立即进入一个垂直纸面方面的匀强磁场，其磁感应强度为B，若不计重力影响，欲使带电粒子通过某距径返回S点，求：
（1）匀强磁场的宽度D至少多少？
（2）该带电粒子周期T是多少？偏转电压正负极多长时间变换一次方向．

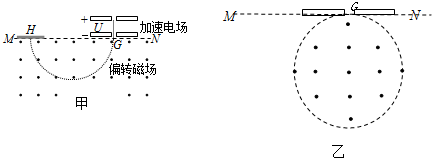

4、计算题  （15分）甲图为质谱仪的原理图．带正电粒子从静止开始经过电势差为U的电场加速后，从G点垂直于MN进入偏转磁场．该偏转磁场是一个以直线MN为上边界、方向垂直于纸面向外的匀强磁场，磁场的磁感应强度为B，带电粒子经偏转磁场后，最终到达照相底片上的H点．测得G、H间的距离为d，粒子的重力忽略不计．

（1）设粒子的电荷量为q，质量为m，试证明该粒子的比荷为：；
（2）若偏转磁场的区域为圆形，且与MN相切于G点，如图乙所示，其它条件不变。要保证上述粒子从G点垂直于MN进入偏转磁场后不能打到MN边界上（MN足够长），求磁场区域的半径应满足的条件。

5、选择题  在匀强磁场中，一个原光静止的原子核，由于放射出一个α粒子，而得到一张“8”字形的径迹照片．经测定“8”字形的两个圆半径之比是44：1，若一个基本电量为e，则这个原子核原先所带的电量为（　　）
A．43e
B．45e
C．88e
D．90e
