1、选择题  直线ab是电场中的一条电场线，从a点无初速度释放一电子，电子仅在电场力作用下，沿直线从a点运动到b点，其电势能Ep随位移x变化的规律如图所示，设a、b两点的电场强度分别为Ea和Eb，电势分别为和．则

A．Ea>Eb
B．Ea<Eb
C．<
D．>

2、选择题  如图所示，初速为零的电子经电压U1加速后，垂直进入偏转电场偏转，离开偏转电场时侧向位移是y.偏转板间距离为d，偏转电压为U2，板长为L。为了使得电子离开偏转电场时侧向位移y增大，可采用下面哪些办法(? )

A．增大偏转电压U2
B．减小板长L
C．减小板间距离d
D．增大加速电压U1

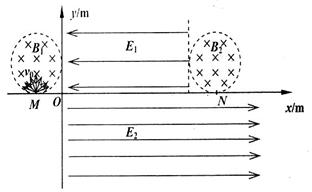

3、计算题  (12分)如图所示，在平面直角坐标系中，第II象限和第I象限内各有一相同的圆形区域，两个区域的圆心坐标分别是(图中未标出)，图中M、N为两个圆形区域分别与x轴的切点，其中第Ⅱ象限内的圆形区域也与y轴相切；两个区域中都分布着垂直纸面向里的匀强磁场，磁感应强度分别为；在第I象限内还存在着一沿x轴负方向，左右均有理想边界的匀强电场，左边界为y轴，右边界与磁场B2边界相切，电场强度；在第Ⅳ象限内有一沿x轴正方向的匀强电场E2，电场强度；一带负电的粒子(不计重力)从M点射入磁场Bl中，速度大小为，无论速度的方向如何(如图)，粒子都能够在电场E1中做直线运动后进入磁场B2中，且都从N点飞出磁场进入第Ⅳ象限的电场中，已知粒子的比荷．如果粒子在M点入射的速度方向与x轴垂直，试求：

（1）粒子的入射速度；
（2）第I象限内磁场的磁感应强度值B2；
（3）粒子离开第Ⅳ象限时的位置P的坐标。

4、填空题  在竖直向下、电场强度为E的匀强电场中，一个质量为m的带点液滴，沿着水平方向做直线运动，则该液滴带       电，电荷量大小为         。

5、简答题  如图所示，y轴在竖直方向，x轴在水平方向，一质量为m，带电量为q的小球在座标为（0，0.3）A点以初速度v0平行于x轴正方向射入电场中，在y>0，x>0的空间存在沿y轴负方向的匀强电场E1，在y<0，x>0的空间存在沿x轴负方向的匀强电场E2，其中m=0.1kg，q=" +" 1.0×10-3C，v0=2m/s,，，重力加速度g=10m/s2，求：
（1）小球到达x轴上的速度
（2）小球回到y轴时的座标
