1、实验题  为测定一电阻约为10Ω，额定电流为0.4A的电阻器的电阻，现准备有下列器材：
(A) 电源E ：电动势6V，内阻不计；
(B) 电流表A1：量程为0～3A、内阻约为0.06Ω；
(C) 电流表A2：量程为0～0.6A、内阻约为0.3Ω；
(D) 电压表V1：量程为0～15V、内阻约为50KΩ；
(E) 电压表V2：量程0～5V、内阻约为10KΩ；
(F) 滑动变阻器R1：量程为0～10Ω，额定电流为3A的滑动变阻器；
(G) 滑动变阻器R2：量程为0～1500Ω，额定电流为0.5A的滑动变阻器；
(H) 电键S和导线若干。
（1）实验中要求通过待测电阻的电流能从0.1A起逐渐增大，为尽可能较精确地测出该电阻的阻值，并且调节方便，应用的器材为___________（填字母代号，例如A、B、C）；
（2）画出符合要求的电路图。

参考答案：（1）ACEFH
（2）

本题解析：

本题难度：一般

2、实验题  （6分）测量“水果电池”的电动势和内电阻的实验中，将一铜片和一锌片分别插入同一只苹果内，就构成了简单的“水果电池”，其电动势约为1.5V，可是这种电池并不能点亮额定电压为1.5V，额定电流为0.3A的手电筒上的小灯泡,原因是流过小灯泡的电流太小了，经实验测定电流约为3mA。现有下列器材：
待测“水果电池”
电流表：满偏电流3mA，电阻约10Ω；
电压表：量程0～1.5V，电阻约1000Ω
滑动变阻器R1：0～30Ω；?
滑动变阻器R2：0～3kΩ；?
开关、导线等实验器材
（1）本实验选用上面所示的实验原理图，应该选用哪种规格的滑动变阻器？?。（填写仪器代号）

（2）在实验中根据电压表的示数U与电流表的示数I的值，得到U—I图象如上图所示，根据图中所给数据，则“水果电池”的电动势E＝?V，内电阻r＝?Ω。

参考答案：（1）R2?（2） 1.5? 500

本题解析：（1）“水果电池”电动势约为1.5V，电流约为3mA，估算其内阻约为500Ω，要使电路电流变化范围大一些，需要选用与电源内阻接近的滑动变阻器，故选用R2。（2）根据图象可知：纵截距表示电动势，斜率绝对值表示内阻。故电动势为1.50V，内电阻为500Ω。
点评：电学实验中仪器的选择尤为重要，选择的原则第一要保证安全，第二要尽量减小误差，充分理解电源电动势与路端电压的关系和闭合电路欧姆定律是解决第二问的关键

本题难度：简单

3、实验题  (9分)①用游标为50分度的卡尺测量某圆筒的外径时，卡尺上的示数如图所示，可读出圆筒的外径为___________ mm．

②用替代法测毫安表内电阻的电路如图甲所示．器材：待测毫安表A（量程0～10mA，内阻RA约为30Ω）；毫安表A′（量程30mA）；电阻箱R1（0～9999Ω）；滑动变阻器R2（0～500Ω）；电源（E=3V，r约为1～2Ω）．

a．滑动变阻器滑片P在实验开始前应放在?端 (填＂a＂或＂b＂) ．将单刀双掷开关S先接“1”位置，调节滑动变阻器滑片P的位置，使待测毫安表A的指针至某位置（或满偏），记下此时毫安表A′ 的读数．滑片P的位置不再移动;
b．将开关S接“2”位置，调节电阻箱使?，读出此时电阻箱的读数如图乙所示（记为R1），则R1=?;
c．由以上实验可知，待测毫安表A的内电阻RA=?。

参考答案：（2）① 8.06 (2分)；② a.? b? (2分)；b.?电流表A′ 的读数为( 1分)， 32? ( 2分)；c. 32? (2分)。

本题解析：①游标的主尺示数为8mm，游标尺的示数为3×0.02mm=0.06mm，故圆筒的外径为8.06mm；②a．为了保护电路，滑动变阻器滑片P在实验开始前应放在b端，以使其电阻最大，起到保护电路的作用；b．由于是用等效法测毫安表的内阻，故该步骤应该是使电流表A′ 的读数仍为I；读取图乙中电阻箱的示数为32Ω；c．测毫安表A的内电阻与电阻箱的电阻是相等的，即也是32Ω；

本题难度：一般

4、实验题  右图是利用两个电流表A1和A2测量干电池电动势E和内阻r的电路原理图．图中S为开关，R为滑动变阻器，定值电阻R1和电流表A1内阻之和为10 000 Ω.
?
(1)按电路原理图连接实物图．

(2)在闭合开关S前应将滑动变阻器的滑动端P移动至____________(填“a端”、“中央”或“b端”)．
(3)闭合开关S，移动滑动变阻器的滑动端P至某一位置，读出电流表A1和A2的示数I1和I2.多次改变滑动端P的位置，得到的数据如下表所示．请在如图所示的坐标纸上以I1为纵坐标、I2为横坐标画出所对应的I1－I2图线.

参考答案：(1)连线如图甲所示
(2)b端
(3)如图乙所示

(4)1.49(1.48～1.50)　0.60(0.55～0.65)

本题解析：①由原理图可知，电路为基本的限流接法，故按原理图串联即可；连线如图甲所示；

（2）为保证安全，开始时滑动变阻器应接到最大值，故应接b端；
(3)将各点依次描出，连线如图乙所示．
（4）图象与纵坐标的交点为电源的电动势，故电动势为1.49V（在1.48～1.50范围内同样给分）
图象的斜率为电源的内阻，故内阻约为0.60（在0.55～0.65范围内同样给分）
点评：测定电动势和内阻的实验中要注意数据的处理时主要应用了图象法，在学习中要掌握读数及画图的能力，要结合公式理解图象中点、线、交点及截距的意义．

本题难度：一般

5、实验题  在“描绘小灯泡的伏安特性曲线”的实验中，小灯泡的规格为“3.8V，0.3A”。除了开关、导线外，还有如下器材：
电压表V，量程0～5 V，内阻约5 kΩ
电流表A1，量程0～500mA，内阻约0.5Ω
电流表A2，量程0～100 mA，内阻约4 Ω
滑动变阻器R1，最大阻值10 Ω，额定电流2.0 A
滑动变阻器R2，最大阻值100Ω，额定电流1.0 A
直流电源E，电动势约为6 V，内阻约为0.5 Ω
（1）上述器材中，电流表应选______，滑动变阻器应选______。（填器材符号）
（2）某同学已连接如图甲所示的电路，在闭合开关前，检查发现有一处不当之处，请指出：___________。
（3）不当之处改正后，在电路中所有元器件都完好，且电压表和电流表已调零。闭合开关后，发现反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为____________（用图中给出的导线符号表示）。

参考答案：（4）如果把该小灯泡直接接在电动势是2V，内阻是8Ω的电源上组成闭合回路，则通过小灯泡的电流为__A。（1）A1；R1（2）滑动变阻器的滑片应在A处；（3）c处导线断路；（4）0.15A-0.17A；

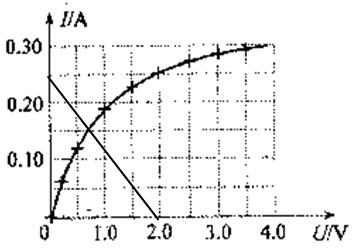

本题解析：（1）因为灯泡的额定电流0.3A，则上述器材中，电流表应选A1，滑动变阻器应选R1；（2）不当之处是：滑动变阻器的滑片应在A处；（3）闭合开关后，发现反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则可能是c处导线断路；（4）在灯泡的I-U图像上画出电池的I-U图线如图所示，可看出两图线的交点处的电流值为0.15A-0.17A，此值即为通过灯泡的电流。
