1、简答题 如图,匀强磁场的磁感应强度B=0.5T,边长为L=10cm的正方形线圈abcd共100匝,线圈电阻r=1Ω,线圈绕垂直于磁感线的轴匀速转动,ω=2
rad/s,外电路电阻R=4Ω.求:
(1)感应电动势有效值;?
(2)由图示位置开始,逆时针转过60°角时的感应电动势的瞬时值;?
(3)交流电压表的示数.

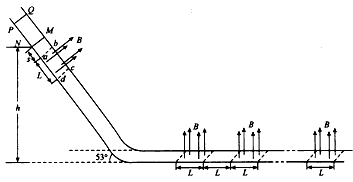

2、计算题 如图所示,两条光滑的绝缘导轨,导轨的水平部分与倾斜部分平滑连接,两导轨间距为L=0.5m,导轨的倾斜部分与水平面成θ=530角,其中有一段匀强磁场区域abcd,磁场方向垂直于斜面向上,导轨的水平部分有n段相同的匀强磁场区域,磁场方向竖直向上,所有磁场的磁感应强度大小均为B=1T,磁场沿导轨的长度均为L=0.5m,磁场左、右两侧边界均与导轨垂直,导轨的水平部分中相邻磁场区域的间距也为L。现有一质量为m=0.5kg,电阻为r=0.125,边长也为L的正方形金属框PQMN,从倾斜导轨上由静止释放,释放时MN边离水平导轨的高度h=2.4m,金属框滑进磁场abcd时恰好做匀速运动,此后,金属框从导轨的倾斜部分滑上水平部分并最终停止取重力加速度g=10m/s,sin530=0.8,cos530=0.6求:
(1)金属框刚释放时MN边与ab的距离s;
(2)金属框能穿过导轨的水平部分中几段磁场区域;
(3)整个过程中金属框内产生的电热。
3、填空题 如图所示,固定在水平桌面上的金属框架处在竖直向下的匀强磁场,金属棒ab搁在框架上,无摩擦滑动,与金属框构成一个边长为L的正方形,棒的电阻为r,其余部分电阻不计,开始时磁感应强度为B0.若从t=0时刻起,磁感应强度均匀增加,每秒增量为k,同时保持棒静止,当t=t1时,垂直于棒的水平拉力为___;若从t=0时刻起,磁感应强度逐渐减小,当棒以恒定速度v向右匀速运动时,可使棒中不产生感应电流,则磁感应强度随时间变化关系为__.
4、计算题 如右图所示,两根平行金属导轨固定在同一水平面内,间距为l,导轨左端连接一个电阻R.一根质量为m、电阻为r的金属杆ab垂直放置在导轨上.在杆的右方距杆为d处有一个匀强磁场,磁场方向垂直于轨道平面向下,磁感应强度为B.对杆施加一个大小为F、方向平行于导轨的恒力,使杆从静止开始运动,已知杆到达磁场区域时速度为v,之后进入磁场恰好做匀速运动.不计导轨的电阻,假定导轨与杆之间存在恒定的阻力.求:
(1)导轨对杆ab的阻力大小Ff;
(2)杆ab中通过的电流及其方向;
(3)导轨左端所接电阻R的阻值.
5、选择题 一带电粒子在匀强电场中只受电场力的作用而运动,现将其运动正交分解为x和y两个方向,下列三个图分别为粒子y方向的速度随时间变化图象、x方向的位移随时间变化图象、电势φ沿y方向的分布图象,由图象可知
?
A.带电粒子一定带负电
B.带电粒子可能做直线运动
C.匀强电场的电场线一定沿y轴的负方向
D.电场强度的大小一定等于φ-y图象的斜率
