1、实验题  如图所示器材可用来研究电磁感应现象及确定感应电流方向.

(1)（4分）在给出的实物图中,用实线作为导线将实验仪器连成实验电路.
(2)（4分）线圈L1和L2的绕向一致,将线圈L1插入L2中,合上开关.能使L2中感应电流的流向与L1中电流的流向相同的实验操作是(? )
A．插入软铁棒
B．拔出线圈L1
C．增大接人电路中的滑动变阻器的阻值
D．断开开关

2、实验题  （14分）影响材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，半导体材料的电阻率则与之相反，随温度的升高而减小．某学校研究小组需要研究某种材料的导电规律，他们用这种材料制作成电阻较小的元件P，测量元件P中的电流随两端电压从零逐渐增大过程中的变化规律．
（1）图a是他们按设计好的电路连接的部分实物图，请添加两根导线，使电路完整．

（2）改变滑动变阻器的阻值，记录两电表的读数．根据表中数据，在图b中画出元件P的I-U图象，并判断元件P是金属材料还是半导体材料?答：?

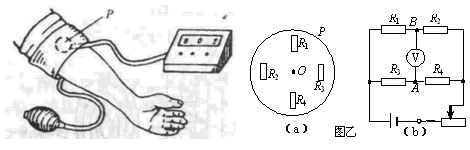

3、实验题   如图甲（a）所示为测量血压的压力传感器在工作时的示意图，薄金属片P固定有4个电阻R1、R2、R3、R4，右边如图甲（b）是它的侧面图，这4个电阻如图乙（a）连接成电路如图乙（b）所示，试回答：

（1）开始时，金属片中央O点未加任何压力，欲使电压表无示数，则4个电阻应满足的关系为：??(2分)
（2）当O点加一个压力F后发生形变，这时4个电阻也随之发生形变，形变后各电阻大小如何变化：??4分)
（3）电阻变化后，电路A、B两点中_____ (2分)点电势较高。它为什么能测血压？
答： ??(2分)

4、实验题  在“描绘小灯泡的伏安特性曲线”的实验中，某同学测得电流一电压的数据如下表所示：

（1）用上表数据描绘电压随电流的变化曲线；
（2）为了探究灯丝电阻与温度的关系，已作出电阻随电流的变化曲线如图所示；请指出图线的特征，并解释形成的原因。

5、实验题  要精确测量一个阻值约为5Ω的电阻R，实验室提供下列器材：
电流表：量程1.0mA，内阻r1约为4Ω．
电流表：量程500μA，内阻r2=750Ω,．
滑动变阻器R0：阻值约10Ω．
电池E，电动势ε=1.5V，内阻很小．电键S，导线若干．
小题1:在虚线方框中画出电路图，标明所用器材的代号．
小题2:需要测量的物理量是?，根据所测物理量，求出电阻阻值的表达式Rx=?。
