1、填空题  某同学利用多用电表正确测量二极管的反向电阻：应将______表笔接二极管正极，将______表笔接二极管负极，读出电表示数．为了得到准确的测量结果，应让电表指针尽量指向表______（填“左侧”、“右侧”或“中央”）；否则，在可能的条件下，应重新选择量程，并重欧姆调零…

参考答案：测量反向电阻要电流由负极进入二极管，由正极流出二极管．
? 又因电流由欧姆表的黑表笔流出，则黒表笔接二极管的负极；
? 红表笔接二极管的正极；
? 电表指针指在中央位置即中值电阻附近较准确．
故答案为：红；?黑；?中央

本题解析：

本题难度：简单

2、实验题  某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻（R0=5Ω）一个，开关两个，导线若干，实验原理图如图（a）

（1）在图（b）的实物图中，已正确连接了部分电路，请完成余下电路的连接。

（2）请完成下列主要实验步骤：
A.检查并调节电压表指针指零；调节电阻箱，示数如图（c）所示，读得电阻值是_____________。
B.将开关S1闭合，开关S2断开，电压表的示数是1.49V；
C.将开关S2_______________，电压表的示数是1.16V；断开开关S1。

（3）使用测得的数据，计算出干电池的内阻是________________（计算结果保留二位有效数字）。
（4）由于所用电压表不是理想电压表，所以测得的电动势比实际值偏______________（填“大”或“小”）。

参考答案：（1）
（2）20Ω；闭合
（3）0.69Ω
（4）小

本题解析：

本题难度：一般

3、填空题  将一铜片和一锌片分别插入一只苹果内，就构成了简单的“水果电池”，其电动势约为1.5V．可是这种电池并不能点亮手电筒上额定电压为1.5V、额定电流为0.3A的小灯泡，原因是流过小灯泡的电流太小了，经实验测得还不足3mA．现试用量程合适的电压表、电流表以及滑动变阻器、开关、导线等实验器材尽量精确地测定“水果电池”的电动势和内电阻．

（1）请在虚线框内画出应该采用的电路原理图．
（2）滑动变阻器有两种规格：A（0～10Ω）、B（0～3kΩ）．本实验中应该选用哪种规格的滑动变阻器？为什么？
答：应选用______规格的滑动变阻器（填前面字母），因为______．

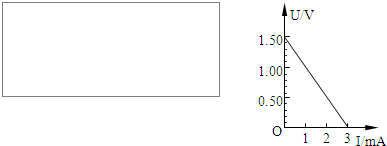

（3）在实验中根据电压表的示数U与电流表的示数I的值，经描点、连线得到了U-I图象如图所示．根据图中所给数据，“水果电池”的电动势与内电阻分别是：E=______V，r=______Ω．

参考答案：（1）因为电流表内阻较小，分担电压较小，电流表采取外接法误差较小．滑动变阻器采用限流式接法，串联在电路中，电路图如右图．
?


（2）电源的内阻大约r=Er=500Ω，若选用0～30Ω的滑动变阻器，移动滑片，电流基本不变，所以本实验中滑动变阻器应选用B．
（3）U-I图线的纵轴截距为1.50，知：水果电池的电动势E=1.50V，图线斜率的绝对值r=△U△IΩ=500Ω，内电阻r=500Ω．
故答案为：（1）如图所示．
（2）B，电池内阻很大，若选A，当滑动头移动时，电表读数几乎不变．
（3）1.50V，500Ω

本题解析：

本题难度：一般

4、计算题  不可伸长的绝缘轻绳长为，一端系于O点，另一端系一质量为、电量为的点电荷，点电荷可在平面内绕O点做半径为的圆周运动，如图甲所示，本题计算中忽略点电荷的重力。
（1）当点电荷以速率沿方向通过A（R，0）点的瞬间，在空间中加沿轴正方向的匀强电场，如图乙所示，要使点电荷能做完整的圆周运动，电场强度需满足何条件？
（2）在（1）问中，其他条件不变，将空间中的电场用垂直平面向里的匀强磁场代替，如图所示，要使点电荷仍能做半径为的圆周运动，磁感应强度需满足何条件？
（3）变化的磁场周围可以激发感生电场，若上述磁场随时间均匀变化，会在点电荷运动的圆形轨道上产生一个环形电场，其电场线是闭合的，各点场强大小相等。现在空间加一垂直平面向里的匀强磁场，其磁感应强度B变化情况如图丁所示，时刻点电荷的速率为，轻绳一直处于伸直状态。试求时间内，轨道中形成的感生电场的大小，并在图戊中作出点电荷在时间内图像，要求写出主要的分析过程。

参考答案：解：（1）分析可知，点电荷运动到最左端绳子张力最小，设此时速度大小为v
由动能定理
在最左端时
得
当时，点电荷能做完整圆周运动，解得
（2）磁场垂直纸面向内，对点电荷产生的洛伦兹力始终指向O点
对任一点进行受力分析有
得
当时，点电荷能做完整的圆周运动，解得
（3）0至T时间内磁场均匀变化，激发的感生电动势为E，则

感生电场的场强
①0～T时间内，磁场均匀增加，感生电场的场强大小一定，点电荷在圆形轨道上作匀加速圆周运动，加速度大小
经时间T后，速度大小
②T～2T时间内磁场不变，感生电场的场强为零，点电荷在圆形轨道上作匀速圆周运动，速率v1不变
③2T～4T时间内磁场均匀减小，感生电场的场强大小一定，点电荷在圆形轨道上作匀减速圆周运动，加速度大小
经时间2T后，
④4T～5T时间内磁场变，感生电场的场强为零，点电荷在圆形轨道上作匀速圆周运动，速率不变
根据以上结果，作图如下：

本题解析：

本题难度：困难

5、选择题  一个带电粒子以初速度v0垂直于电场方向向右射入匀强电场区域，穿出电场后接着又进入匀强磁场区域．设电场和磁场区域有明确的分界线，且分界线与电场强度方向平行，如图中的虚线所示．在图所示的几种情况中，可能出现的是（ ?）
A．

B．

C．

D．

参考答案：AD

本题解析：

本题难度：简单
