1、实验题  一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程Im。所用器材有：
量程不准的电流表A1，内阻r1＝10.0 Ω，量程标称为5.0 mA；
标准电流表A2，内阻r2＝45.0 Ω，量程1.0 mA；
标准电阻R1，阻值10.0 Ω；
滑动变阻器R，总电阻约为300.0 Ω；
电源E，电动势3.0 V，内阻不计；
保护电阻R2；开关S；导线。
回答下列问题：
?
(1)在图2所示的实物图上画出连线。
(2)开关S闭合前，滑动变阻器的滑动端c应滑动至________端。
(3)开关S闭合后，调节滑动变阻器的滑动端，使电流表A1满偏；若此时电流表A2的读数为I2，则A1的量程Im＝________。
(4)若测量时，A1未调到满偏，两电流表的示数如图3所示，从图中读出A1的示数I1＝________，A2的示数I2＝________；由读出的数据计算得Im＝________。(保留3位有效数字)

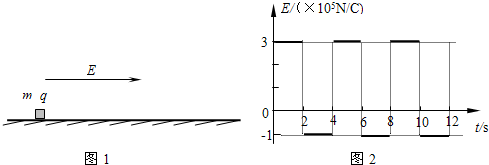

2、简答题  如图1所示，在真空中足够大的绝缘水平地面上，一个质量为m=0.2kg，带电量为q=+2.0×10-6C的小物块处于静止状态，小物块与地面间的动摩擦因数μ=0.1．从t=0时刻开始，空间加上一个如图2所示的场强大小和方向呈周期性变化的电场，（取水平向右为正方向，g取10m/s2）．

求：（1）15秒末小物块的速度大小
（2）15秒内小物块的位移大小．

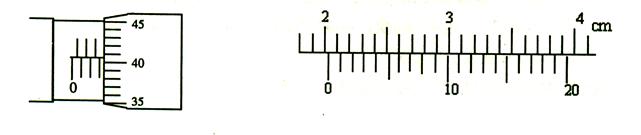

3、计算题  某学生用螺旋测微器在测定某一金属丝时，测得的结果如下图左所示，则该金属丝的直径d＝?mm。另一位同学用标有20等分刻度的游标卡尺测某一工件的长度，的如果如下图右所示，则该工件的长度L＝?cm。

4、简答题  多用电表指针如图所示
（1）如选择开关为“R×10”挡，则所测电阻的阻值______Ω
（2）如选择开关为直流电压250V挡，则对应读数是______V
（3）如选择开关为直流电流10mA挡，则对应读数是______mA．

5、简答题  关于“用DIS描绘电场等势线”的实验：
（1）关于该实验有下列叙述：
①本实验是用电流场来模拟静电场进行操作的；
②在木板上依次铺放白纸、导电纸和复写纸；
③实验中圆柱形电极与导电纸应有良好的接触；
④放置导电纸时有导电物质的一面向下；
以上表述中错误的有______（写序号），应改为______．
（2）如图所示为实验的示意图，在a、b、c、d、e五个基准点中，电势最低的点是______点．若将电压传感器的两个探针分别接触图中的b、f两点（c为AB的中点，b、f连线和A、B连线垂直），显示出b、f两点的电势差大于零，则传感器的“+”接线柱接在______点，此时若要采集到电势差为零，则应将接f的探针______（填“向左”或“向右”）移动．
