1、计算题  (11分)如图所示，在竖直放置的铅屏A的右表面上贴着射线(即电子)放射源P，已知射线实质为高速电子流，放射源放出粒子的速度v0=2.0×107m/s。速度的方向沿各个方向都有，电子重量不计。足够大的荧火屏M与铅屏A平行放置，相距d=2.0×10-2m，其间有水平向左的匀强电场，电场强度大小E＝1.0×105N/C。已知电子电荷量e=1.6×10-19C,电子质量取m=9.0×10-31kg。求

(1)电子到达荧光屏M上的动能为多少焦耳？
(2)电子从P点射出到达荧光屏的最长时间？
(3)荧光屏上的发光面积。(取)

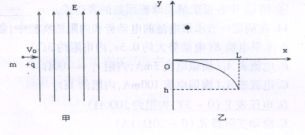

2、简答题  一质量为m、带电荷量为+q的小球以水平初速度进入竖直向上的匀强电场中，如图甲所示。今测得小球进入电场后在竖直方向下降的高度y与水平方向的位移x之间的关系如图乙所示。根据图乙给出的信息，（重力加速度为g）求：

（1）匀强电场的大小?
（2）小球从进入匀强电场到下降h高度的过程中，电场力做了多少功?
（3）小球在h高度处的动能多大?

3、计算题  一电路如图所示，电源电动势E=28V，内阻r=2Ω，电阻R1=12Ω，R2=R4=4Ω，R3=8Ω，C为平行板电容器，其电容C=3.0pF，虚线到两极板间距离相等，极板长L=0.20m，两极板的间距d=1.0×10-2m。
小题1:若开始开关S处断开状态，当其闭合后，求流过R4的总电荷量为多少？
小题2:若开关S断开时，有一带电微粒沿虚线方向以v0="2.0" m/s的初速度射入C的电场中，能否从C的电场中射出？（要求写出计算和分析过程，g取10m/s2）

4、计算题  （14分）电子扩束装置由电子加速器、偏转电场和偏转磁场组成。偏转电场的极板由相距为d的两块水平平行放置的导体板组成，如图甲所示。大量电子由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间OO＇射入偏转电场。当两板不带电时，这些电子通过两板之间的时间为2t0；当在两板间加最大值为U0、周期为2t0的电压（如图乙所示）时，所有电子均能从两板间通过，然后进入竖直宽度足够大的匀强磁场中，最后打在竖直放置的荧光屏上。已知磁场的磁感应强度为B，电子的质量为m、电荷量为e，其重力不计。

（1）求电子离开偏转电场时的位置到OO＇的最小距离和最大距离；
（2）要使所有电子都能垂直打在荧光屏上，
（i）求匀强磁场的水平宽度L；
（ii）求垂直打在荧光屏上的电子束的宽度。

5、选择题  如图所示，水平放置的平行金属板A、B连接一电压恒定的电源，两个电荷M和N同时分别从极板A的左边缘和两极板的正中间沿水平方向同时进入板间电场（运动轨迹在同一平面内），两个电荷恰好在板间某点相遇。若不考虑电荷的重力和它们之间的相互作用，则下列说法中正确的是

[? ]
