1、实验题  现有器材：热敏电阻RT（80Ω∽200Ω）、温度计、一杯水、电源(6V，内阻可忽略)、电流表(量程60mA，内阻约10Ω) 、电压表(量程10V，内阻约20kΩ) 、电键、酒精灯、导线若干。某同学根据现有器材设计电路探究热敏电阻RT随温度t变化的关系，并连接了部分实物，如图丙所示。

①在图丙的实物图上完成电路连线。
②用酒精灯对水加热，该同学测得不同温度下的电流和电压值。由下表数据，可计算出t =520C时RT =____Ω；

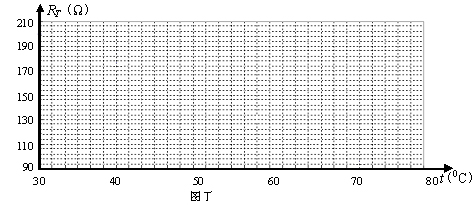

请在图丁中描出相应的点，并作出RT—t图线。

2、实验题  (14分)为了描绘小灯泡的伏安特性曲线，实验室可供选择的器材如下：
A．待测小灯泡(6V? 500mA)? B．电流表A(0-0.6A 内阻约0.5Ω)
C．电压表V(0-3V 内阻5kΩ)? D．滑动变阻器R1(0-lkΩ 100mA)
E．滑动变阻器R2(0-5Ω 1.5A)? F．电阻箱R3(0-9999.9Ω)
G．直流电源E(约6V，内阻不计)H．开关S，导线若干
?
(1)将电压表量程扩大为6V，与它串联的电阻箱的阻值应调为??kΩ.
(2)图甲中画出了实验的部分电路，请你补全电路图；滑动变阻器应选用?(选填"Rl"或"R2").
(3)实验中，变阻器滑动触头P在ab间移动时，发现小灯泡两端的电压只能在3.5V-6.0V间变化，则电路中出现的故障可能是?
(4)排除故障后，测量出多组数据以灯泡两端的电压U为横轴，电流表的示数I为纵轴，描点作出小灯泡的伏安特性曲线如图所示．若电压表V的实际阻值大于5kΩ，则小灯泡实际的伏安特性曲线应在所画图线的?(选填"上方"或"下方").
⑸如果改装后的电压表有两个量程3V和6V，请根据图甲的电路图用笔画线代替导线，将图中的实验电路连接完整。并根据图说明在闭合电键之前滑片P应应置于?端（选填“a”、“b”或“ab中间”） ?

3、计算题  实验室给定以下器材：

电源E	电动势4V?内阻约0.3
电流表A	量程0.6A?内阻约2
电压表V	量程3V?内阻约30k
变阻器R1	最大阻值10?额定电流1A
变阻器R2	最大阻值20k?额定电流1A
定值电阻R3	4
定值电阻R4	? 30
定值电阻R5	? 100
开关导线G	若干

4、填空题  某同学为了研究小灯泡在不同状态下的电阻，进行了如下实验：
（1）用多用电表的欧姆挡测量小灯泡的电阻，当选用xl0Ω挡测量时发现偏角过大，此时应选用______Ω挡（填写“×1”或“×l00”），然后需将红、黑表笔______，进行欧姆调零，再进行测量．测量完成后，将选择开关拔向______位置．

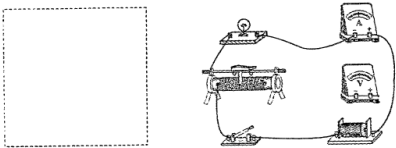

（2）该同学用内阻约为几十欧的电流表，内阻约为几千欧的电压表等仪器，测定在不同工作状态下小灯泡的电阻．请画出测量电路的原理图；并根据所画原理图将以下实物图补充完整．

（3）在闭合开关前，实物图中滑动变阻器的滑动触头应在______端（填写“左”或“右”）．

5、实验题  用多用表测量该元件的电阻，选用“×100”倍率的电阻档测量，发现多用表指针偏转过大，因此需选择＿＿＿＿倍率的电阻档(填：“×10”或“×1k”)，并重新＿＿＿＿再进行测量，多用表的示数如图(a)所示，测量结果为＿＿＿＿Ω。
