1、实验题  现有器材：热敏电阻RT（80Ω∽200Ω）、温度计、一杯水、电源(6V，内阻可忽略)、电流表(量程60mA，内阻约10Ω) 、电压表(量程10V，内阻约20kΩ) 、电键、酒精灯、导线若干。某同学根据现有器材设计电路探究热敏电阻RT随温度t变化的关系，并连接了部分实物，如图丙所示。

①在图丙的实物图上完成电路连线。
②用酒精灯对水加热，该同学测得不同温度下的电流和电压值。由下表数据，可计算出t =520C时RT =____Ω；
请在图丁中描出相应的点，并作出RT—t图线。

参考答案：①电路连线见解析。② RT=154Ω；RT—t图线见解析；③2.13 （ 2.08～2.18之间，同样给分）

本题解析：①因为,而，故采用电压表内接电路；电路连线如图：

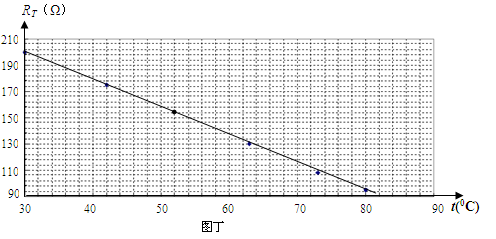

② t =520C时；RT—t图线见下图：

③热敏电阻RT阻值随温度t变化率为：T随温度t变化的关系.

本题难度：一般

2、实验题  (14分)为了描绘小灯泡的伏安特性曲线，实验室可供选择的器材如下：
A．待测小灯泡(6V? 500mA)? B．电流表A(0-0.6A 内阻约0.5Ω)
C．电压表V(0-3V 内阻5kΩ)? D．滑动变阻器R1(0-lkΩ 100mA)
E．滑动变阻器R2(0-5Ω 1.5A)? F．电阻箱R3(0-9999.9Ω)
G．直流电源E(约6V，内阻不计)H．开关S，导线若干
?
(1)将电压表量程扩大为6V，与它串联的电阻箱的阻值应调为??kΩ.
(2)图甲中画出了实验的部分电路，请你补全电路图；滑动变阻器应选用?(选填"Rl"或"R2").
(3)实验中，变阻器滑动触头P在ab间移动时，发现小灯泡两端的电压只能在3.5V-6.0V间变化，则电路中出现的故障可能是?
(4)排除故障后，测量出多组数据以灯泡两端的电压U为横轴，电流表的示数I为纵轴，描点作出小灯泡的伏安特性曲线如图所示．若电压表V的实际阻值大于5kΩ，则小灯泡实际的伏安特性曲线应在所画图线的?(选填"上方"或"下方").
⑸如果改装后的电压表有两个量程3V和6V，请根据图甲的电路图用笔画线代替导线，将图中的实验电路连接完整。并根据图说明在闭合电键之前滑片P应应置于?端（选填“a”、“b”或“ab中间”） ?

参考答案：（1）5?（2）电路图如图；；（3）ac间断路；（4）上方；（5）连线如图，a

本题解析：(1)将电压表量程扩大为6V，与它串联的电阻箱的阻值应调为；（2）小灯泡的电阻为，改装成的电压表的内阻远大于小灯泡的内阻，故采用安培表外接电路；因为采用分压电路，故滑动变阻器选用阻值较小的R2，电路如图；(3)实验中，变阻器滑动触头P在ab间移动时，发现小灯泡两端的电压只能在3.5V-6.0V间变化，即电压表的读数不能调节到0，说明滑动变阻器和电源及灯泡组成了串联限流电路，则电路中出现的故障可能是ac间断路；（4）若电压表V的实际阻值大于5kΩ，所以导致测量的灯泡的电压值偏大，即相同电流情况下，灯泡实际电压比测量值偏小，则小灯泡实际的伏安特性曲线应在所画图线的上方．（5）电路如图所示；在闭合电键之前滑片P应应置于a端.
?

本题难度：一般

3、计算题  实验室给定以下器材：

电源E	电动势4V?内阻约0.3
电流表A	量程0.6A?内阻约2
电压表V	量程3V?内阻约30k
变阻器R1	最大阻值10?额定电流1A
变阻器R2	最大阻值20k?额定电流1A
定值电阻R3	4
定值电阻R4	? 30
定值电阻R5	? 100
开关导线G	若干

参考答案：
小题1:电流表的指针偏转过小，读数误差大，
小题2:E ?A ?V? R1? R3 ?G

小题3:

本题解析：
　?小题１:　由于电压表内阻过大，即回路中的电流过小，电流表偏转过小，读数误差过大。
　　　小题２:?为使电流表和电压表有足够大的偏转量（一般要求半偏以上），应给电压表并联一个电阻，使它们的并联电阻与电流表分压，由两电表的电阻值可知应并联R3,变阻器用R1即可。所以器材应选择E? A? V? R1? R3 ?G，
改进后的电路如图。

小题3:?通过R3的电流为,?所以电压表的内阻为

本题难度：一般

4、填空题  某同学为了研究小灯泡在不同状态下的电阻，进行了如下实验：
（1）用多用电表的欧姆挡测量小灯泡的电阻，当选用xl0Ω挡测量时发现偏角过大，此时应选用______Ω挡（填写“×1”或“×l00”），然后需将红、黑表笔______，进行欧姆调零，再进行测量．测量完成后，将选择开关拔向______位置．
（2）该同学用内阻约为几十欧的电流表，内阻约为几千欧的电压表等仪器，测定在不同工作状态下小灯泡的电阻．请画出测量电路的原理图；并根据所画原理图将以下实物图补充完整．

（3）在闭合开关前，实物图中滑动变阻器的滑动触头应在______端（填写“左”或“右”）．

参考答案：（1）当选用xl0Ω挡测量时发现偏角过大，说明通过的电流过大，此时要减小倍率，应选择×1挡，当换挡后，一定要重新调零，方法是红黑表笔短接，进行欧姆调零；用完后为了仪表安全，若多用电表有OFF挡，一定要将选择开关拔向OFF挡位置，若没有OFF挡，就将选择开关拨向交流电压的最高挡．


（2）有第一问可知小灯泡的电阻大约为十几欧姆，电流表的内阻约为几十欧姆，电压表的内阻约为几千欧姆，所以应选择电流表外接；该题要求测定在不同工作状态下小灯泡的电阻，所以滑动变阻器要以分压电路的方式接入电路．电路的原理图与实物图如右图所示．
故答案为：（1）×1，短接，OFF挡（或交流电压的最高挡）
（2）原理图和实物图如右图
（3）右

本题解析：

本题难度：一般

5、实验题  用多用表测量该元件的电阻，选用“×100”倍率的电阻档测量，发现多用表指针偏转过大，因此需选择＿＿＿＿倍率的电阻档(填：“×10”或“×1k”)，并重新＿＿＿＿再进行测量，多用表的示数如图(a)所示，测量结果为＿＿＿＿Ω。

参考答案：×10,调零（欧姆调零），70Ω

本题解析：
试题分析: 选用“×100”倍率的电阻档测量，发现多用表指针偏转过大，说明欧姆表的读数过小，也就是倍率选择大了，应选取×10倍率的电阻档，并需要重新欧姆调零后再测量，测量结果为R=7×10Ω=70Ω

本题难度：一般
