1、实验题  在用电压表和电流表测量串联的两节干电池的电动势和内阻时，除备有电池、电键、足量的导线外，还有下列实验仪器可供选择
A．电流表A1（0～0.6A）
B．电流表A2（0～3A）
C．电压表V1（0～3V）
D．电压表V2（0～15V）
E．滑动变阻器R1（20Ω，2A）
F．滑动变阻器R2（1750Ω，3A）
（1）所选电流表为____，电压表为____，滑动变阻器为____（填写所选仪器前面的字母）。
（2）一名学生正确选择仪器后进行实验，测得实验数据，并在如图所示的坐标系中画出U-I图象。从图中可得电源的电动势为_____V，内阻为______Ω（保留三位有效数字）。

参考答案：（1）A、C、E?（2）2.97—3.00、2.60—2.91均可得分

本题解析：（1）因两节干电池电动势为3V，故电压表选C；当选用电流表A2时，电路中电流应大于1.5A，故电路中总电阻应小于2Ω，不合适，故不选用B，当选用电流表A时，流经电路的电流应大于0.3A，此时电路电阻应小于10欧姆，选用E可满足条件，故电流表选A，滑动变阻器选E，而滑动变阻器F太大，不方便，故不选（2）由电源U-I图象规律可知，图象与纵轴交点即为电源电动势，故为3.0V；斜率大小为内阻，故内阻r=.

本题难度：一般

2、实验题  某同学利用下列实验器材“描绘小灯泡的伏安特性曲线”：
A．小灯泡(2V，1 W)
B．直流电源(电动势4.5 V，内阻约0.5 Ω)
C．电流表(量程0.6 A，内阻约0.6 Ω；量程3A，内阻约0.12 Ω)
D．电压表(量程3V，内阻约3kΩ；量程15 V，内阻约15 kΩ)
E．滑动变阻器R(0～10 Ω．额定电流2A)
F．开关一个，导线若干
通过实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：

参考答案：(1)? ；左端(2)(3)0.168

本题解析：

本题难度：一般

3、填空题  （4分）游标卡尺主尺的最小刻度是1mm，游标尺上有20个等分刻度，则游标尺上每一分度与主尺上的最小刻度相差____________cm。用这个游标卡尺测量一小球的直径，如图所示的读数是_____________cm。

参考答案：0.005?（2分）? 1.380(1.375或1.385也正确)?（2分）

本题解析：20分度游标卡尺，游标上每格长度为0.95mm，与主持最小分度相差0.05mm，即0.005cm，读数为1.380cm

本题难度：简单

4、简答题  有一个标有“12V、24W”的灯泡，为了测定它在不同电压下的实际功率和额定电压下的功率，需测定灯泡两端的电压和通过灯泡的电流，现有如下器材：
A．直流电源15V（内阻可不计）
B．直流电流表0～0.6A～3A（内阻0.5Ω、0.1Ω）
C．直流电流表0～300mA（内阻约5Ω）
D．直流电压表0～3V～15（内阻约3kΩ、15kΩ）
E．直流电压表0～25V（内阻约200kΩ）
F．滑动变阻器10Ω、5A
G．滑动变阻器1kΩ、3A
（1）实验台上已放置开关、导线若干及灯泡，为了完成实验需要从上述器材中再选用______（用序号字母表示）．

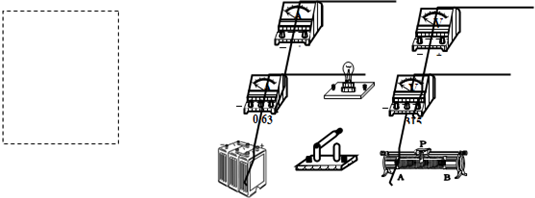

（2）在答案卷上相应方框内画出最合理的实验电路图，并按设计的电路及合理的量程用黑色水笔替代导线将实物连好．

参考答案：（1）灯泡的规格为“12V、24W”，由此可知其额定电流为：I=PU=24W12V=2A，额定电压为：12V，因此电源选择A，电流表选择B，电压表选择D，该实验测定灯泡在不同电压下的实际功率和额定电压下的功率，需要多测量数据，因此滑动变阻器采用分压接法，故滑动变阻器选择F．
故答案为：ABDF．
（2）灯泡电阻较小，因此采用安培表外接法，同时滑动变阻器采用分压接法，由此可画出实验原理图如下所示：



根据原理图得出实物图如下所示：

本题解析：

本题难度：一般

5、选择题  欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为. (? )

A．100Ω，100Ω
B．200Ω，100Ω
C．50Ω，100Ω
D．100Ω，200Ω

参考答案：C

本题解析：
更换表头前，从图中可知欧姆表的中值电阻为, ，当换上甲表头时有，所以，当换上乙表头时，有，所以
点评：本题的结论为：对于欧姆表的中值电阻等于欧姆表的内阻

本题难度：一般
