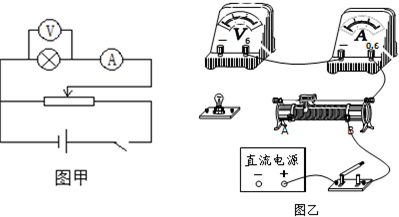

1、简答题  如图甲为某同学描绘额定电压为3.8V的小灯泡伏安特性曲线的实验电路图．
（1）根据电路图甲，用笔画线代替导线，将图乙中的实验电路连接完整；
（2）开关闭合之前，图乙中滑动变阻器的滑片应该置于______端（选填“A”、“B”或“AB中间”）；

（3）实验中测出8组对应的数据（见下表）：

2、实验题  下面的表格是“研究电流跟电压、电阻关系”的实验数据记录：
表1电阻R＝15Ω

3、简答题  （1）用油膜法估测油酸分子直径的大小．
①现将1滴配置好的油酸溶液滴入盛水的浅盘中，让油膜在水面上尽可能散开，待液面稳定后，在水面上形成油酸的______油膜；
②把带有方格的玻璃板放在浅盘上，在玻璃板上描绘出油膜的边界轮廓，形状如图1所示．已知坐标方格边长为L，按要求数出油膜轮廓线包括的方格是n个，则油酸的面积约是______cm2；

③已知1滴油酸溶液中含纯油酸的体积为V0，由以上数据估测出油酸分子的直径为______cm．
（2）一个定值电阻，其阻值约在40-50Ω之间，现需要测量其阻值．
给出的实验器材有：
电池组E?电动势9V，内阻约为0.5Ω
电压表V?量程0-10V，内阻20KΩ
电流表A1?量程0-50mA，内阻约为20Ω
电流表A2?量程0-300mA，内阻约为4Ω
滑动变阻器R1，阻值范围0-100Ω，额定电流1A
滑动变阻器R2，阻值范围0-1700Ω，额定电流0.3A
电键S、导线若干
如图2所示有两种电路可供选择．测量中为了减小测量误差，实验所用电流表应为______（填代号），滑动变阻器应为______（填代号）．实验中应选用图2中______所示电路图．
（3）在验证机械能守恒定律的实验中，已知打点计时器所用电源的频率为50Hz，当地的重力加速度为10m/s2，所用重物的质量为1.0kg，实验中得到的一条点迹清晰的纸带，如图3所示．若把第一个点记做O，另选连续的四个点A、B、C、D做为测量点，经测量知道A、B、C、D点到O点的距离分别为62.9cm、70.2cm、77.8cm、85.8cm．根据以上数据，可知重物由O点运动到C点，重力势能的减少量为______J，动能的增加量为______J．（计算结果保留两位有效数字）

4、实验题   如图甲（a）所示为测量血压的压力传感器在工作时的示意图，薄金属片P固定有4个电阻R1、R2、R3、R4，右边如图甲（b）是它的侧面图，这4个电阻如图乙（a）连接成电路如图乙（b）所示，试回答：

（1）开始时，金属片中央O点未加任何压力，欲使电压表无示数，则4个电阻应满足的关系为：??(2分)
（2）当O点加一个压力F后发生形变，这时4个电阻也随之发生形变，形变后各电阻大小如何变化：??4分)
（3）电阻变化后，电路A、B两点中_____ (2分)点电势较高。它为什么能测血压？
答： ??(2分)

5、其他  如图所示是一些准备用来测量待测电阻Rx阻值的实验器材，器材及其规格列表如下：
?
为了能正常进行测量并尽可能减小测量误差，实验要求测量时电表的读数大于其量程的一半，而且调节滑动变阻器能使电表读数有较明显的变化。请用实验代替导线，在所给的实验器材图中选择若干合适的器材，连成满足要求的测量Rx阻值的电路。
