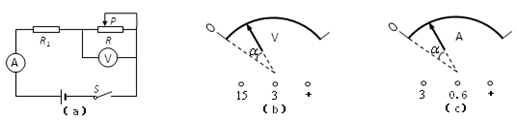

1、实验题  某同学利用图（a）所示的电路进行电路实验．电路中R1的阻值为20W，滑动变阻器R上标有“50W 2A”字样．闭合电键S，将滑片P从最左端向右移动到某位置时，电压表、电流表的示数分别为2伏和0.2安．当不断向右移动滑片P，使得电压表与电流表指针偏离零刻度线的角度恰好均为指针满偏角度的1/4时（两表满偏角度相同），如图（b）、（c）所示．则此过程中，两表指针偏转的方向相________（填
“同”、“反”）；该电源的电动势为________V，内阻为________W．

参考答案：

本题解析：
分析：此电路为简单的串联电路，电流随电阻增大而减少，电压随电阻增大而增大，所以两指针偏转方向相反，由闭合电路的欧姆定律E=I（R1+r）+U即可求得电源内阻和电动势．
解：（1）由串联电路特点知，干路电流随电阻增大而减少，R上电压随电阻增大而增大，所以两表指针偏转方向相反．
（2）由闭合电路的欧姆定律E=I（R1+r）+U列方程，
E=I1（R1+r）+U1（1）
E=I2（R+r）+U2（2）
其中I1=0.2A，U1=2V，I2=×0.6=0.15A，U2=×15=3.75V，
代入（1）（2）求的E=9v，r=15Ω．
故答案为：反；9； 15．

本题难度：简单

2、实验题  用下图中所给的实验器材测量一个“12 V 5W”的小灯泡在不同电压下的功率，其中电流表有3A、0.6 A两 挡，内阻可忽略，电压表有15 V、3V两挡，内阻很大，测量时要求加在灯泡两端的电压可持续地从0调到12 V。

(1)按要求在实物图上连线（其中部分线路已经连好）。
(2)某次测量时电流表的指针位置如图所示，其读数为________A。

参考答案：(1)
(2)0.36

本题解析：

本题难度：一般

3、实验题  （5分）某同学在做多用电表测电阻的实验中：
?
（1）测量某电阻时，用“×10W”档时发现指针偏转角度过大，他应该换用_____档（填“×1W”或“×100W”），换档后，在测量前先要______________。
（2）如图所示，A、B、C是多用表在进行不同测量时，转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置。
若是用A档测量，指针偏转如D，则读数为________；
若是用B档测量，指针偏转如D，则读数为_______；
若是用C档测量，指针偏转如D，则读数为_______。

参考答案：（1）?1?，重新调零?（2）?， 6.4mA ， 32.0 V

本题解析：分析：指针偏角大，应换用小倍率，并重新调零，电阻的读数为示数乘以倍率，电压和电流的读数为格子数乘以每小格表示的数．
解答：解：（1）指针偏角过大，说明待测电阻阻值较小，为了准确要换×1挡，然后重新调零．
（2）若用A挡，是测电阻，读数为13×100=1.3×103Ω
若用B挡，是测电流，读数为32.0×=6.40mA
若用C挡，是测电压，读数为32.0×=32.0V
故答案为：（1）×1，重新调零?（2）1.3×103Ω，6.40mA，32.0?V
点评：本题考查了欧姆表、电压表和电流表的使用和读数，记住其方法即可解决此类题目

本题难度：一般

4、简答题  有一待测的电阻器Rx，甲乙两同学分别采用了不同的方法进行测量
（1）甲同学直接用多用电表测其电阻．用已经调零且选择旋钮指向欧姆挡“×10”位置的多用电表测量，发现指针偏转角度太大，这时应将选择旋钮指向欧姆挡“______”位置，调零后测量，其表盘及指针所指位置如图所示，则此段电阻丝的电阻为______Ω．
（2）乙同学则利用实验室里下列器材进行了测量：
电压表V（量程0～5V，内电阻约10kΩ）
电流表A1（量程0～500mA，内电阻约20Ω）
电流表A2（量程0～300mA，内电阻约4Ω）
滑动变阻器R1（最大阻值为10Ω，额定电流为2A）
滑动变阻器R2（最大阻值为250Ω，额定电流为0.1A）
直流电源E（电动势为4.5V，内电阻约为0.5Ω）
电键及若干导线
为了精确画出I-U图线．他设想电表读数从零开始变化，以便多测出几组电流、电压值，故电流表应选用______，滑动变阻器选用______（选填器材代号），利用选择的器材，请你在图一方框内画出理想的实验电路图，并将图二中器材连成符合要求的电路．

参考答案：（1）欧姆表的指针是从左侧开始旋转，若转动偏角太大，说明所选档位太大，应换小档位，故应选×1档；
由指针指示可知，示数为22，则电阻为22×1=22Ω
（2）由题意可知，要求电流从零开始变化，则滑动变阻器一定要选用分压接法，此时滑动变阻器应选小电阻，故滑动变阻器选R1；由于用欧姆表测出的电阻为22Ω，则由欧姆定律可知，电路中的最大电流为：4.522=204mA，故为了准确电流表应选A2；
因电流表内阻接过待测电阻，故只能采用电流表外接法，原理图如下图一；
由原理图可画出实物图，如图二所示；注意在画图时将线接在接线柱上，并且导线不能交叉；
故答案为：（1）×1；22；（2）A2；R1； 原理及实物图如下；

本题解析：

本题难度：一般

5、计算题  2010年广州亚运盛会堪称是LED绿色照明技术、节能照明产品得到全面应用的照明科技博览会。无论是海心沙、广州塔、广州中轴线城市景观照明等重点工程项目，还是亚运城、大学城等数十个场馆和设施，处处都闪耀着国产LED绿色照明、节能照明产品的光芒。某实验小组要精确测定额定电压为3V的LED灯正常工作时的电阻，已知该灯正常工作时电阻大约500Ω左右，电学符号与小灯泡电学符号相同。

实验室提供的器材有：
额定电压为3V的LED灯，正常工作时电阻大约500Ω左右
电流表A2（量程为0至3mA，内阻RA2=15Ω）
定值电阻R2=1985Ω
滑动变阻器R1（0至20Ω）一只
电压表V（量程为0至12V，内阻RV=1kΩ）
蓄电池E（电动势为12V，内阻很小）
电键S一只
（1）不增减上述器材的情况下在下边方框中画出应采用的电路图
（2）写出测量LED灯正常工作时的电阻表达式Rx ?，当表达式中的?（填字母）达到?，记下另一电表的读数代入表达式，其结果为正常工作时电阻。

参考答案：（1）如下图（4分）

（2）? I2? 1.5mA （每空2分）

本题解析：（1）LED灯正常发光时电流为3/500=6mA,电流表A2的量程偏小，可用电流表与定值电阻串联，定值电阻起到分压限流的作用，由于电压表V的内阻已知，可做电流表来用，要精确测定电阻，需要去多组数据，滑动变阻器选择分压式（2）由欧姆定律，得灯泡电阻为

本题难度：一般
