1、简答题  （1）一个两用表的电路如图（1）所示，电流计?G?的量程?I?g=0.001A，内?阻R?g=100Ω，R1=9900Ω，R2=1.01Ω，
①若要当做电流表使用，双刀双掷电键应与______连接（选填“ab”或“cd”），其程为______；
②若要当做电压表使用，双刀双掷电键应与______连接（选填“ab”或“cd”），其量程为______．
（2）斯密特触发器可以将连续变化的模拟信号转换为突变的数字信号，当加在它的输入端A的电势逐渐上升到?1.6V?时，输出端?Y?会突然从高电平跳到低电平0.2V，而当输入端电势下降到0.8V时，输出端Y会从低电平跳到高电平3.4V．①斯密特触发器相当于一种“______”门电路．②现给出斯密特触发器输入端?A?的电势随时间的变化图线如图甲所示，试在图乙中画出输出端Y的电势随时间变化图线．③如图丙是一个温度报警器的简电路图，R?T为热敏电阻，R?1为可变电阻（最大阻值为1kΩ），蜂鸣器工作电压?3～5V．热敏电阻的阻值随温度变化如图丁所示，若要求热敏电阻在感测到?80℃时报警，则R?1应调至______kΩ，若要求热敏电阻在感测到更高的温度时才报警，R?1的阻值应______（选填“增大”、“减?小”或“不变”）

2、实验题  （8分）某同学使用多用电表测量一定值电阻Rx的阻值，先把选择开关旋到“?1k”档位并调零，测量时指针偏转如图1所示。然后他应通过以下操作完成实验，

（1）请你将以下操作过程补充完整：
①________________________________；
②________________________________；
③将两表笔接触待测电阻的两端，从表盘上读出数据，再乘以所选倍率即为所测电阻值；
④测量结束后，将选择开关旋到“OFF”挡。

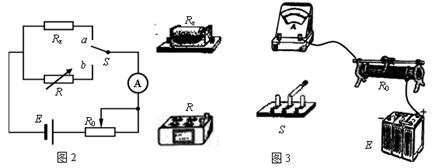

（2）为更准确地测量该电阻的阻值，某同学设计了图2所示的电路。
其所用器材有：滑动变阻器R0、电阻箱R、电流表A、电源E、单刀双掷开关S各一只，以及导线若干。以上器材均满足实验所需条件。
①图3为该电路的实物图，其中部分电路已经连接好，请用笔画完成电路实物图的连接。

②测量时，有同学进行了如下一些操作，请将正确的步骤挑选出来，按正确操作顺序将步骤前的字母写到横线上：___________________________。
A．根据电路图，连接实物，将电阻箱的阻值调至最大；
B．先将单刀双掷开关掷向b端，调节滑动变阻器，使电流表A的指针指到表盘上某一适当位置，记下A的示数I；
C．先将单刀双掷开关掷向a端，调节滑动变阻器，使电流表A的指针指到表盘上某一适当位置，记下A的示数I；
D．再将单刀双掷开关掷向a端，调节滑动变阻器，使电流表A的示数变为I/2；
E．再将单刀双掷开关掷向b端，同时调节滑动变阻器和电阻箱，使电流表A的示数也为I；
F．再将单刀双掷开关掷向b端，保持滑动变阻器的滑片位置不变，调节电阻箱，使电流表A的示数也为I；
G．记下此时电阻箱接入电路的电阻值，即等于所测电阻值；

3、简答题  某实验小组在探究规格为“6V，1W”的小灯泡伏安特性曲线实验中：

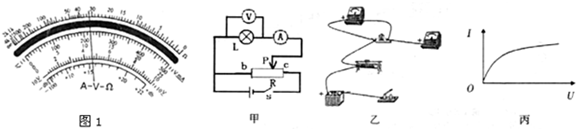

①在小灯泡接入电路前，利用多用电表直接测量小灯泡的电阻，此时应将选择开关旋至______挡进行测量，多用电表的指针偏转如图1所示，可知小灯泡的电阻为______
②小组采用如图甲所示的电路进行测量，在实验过程中，开关S闭合前，滑动变阻器的滑片P应置于______端（选填“b”或“C”）．请根据图甲完成图乙的实物连线．
③该小组描绘出小灯泡的伏安特性曲线示意图如图丙所示，则小灯泡的电阻随工作电压的?增大而______（选填“不变”、“增大”或“减小”）．

4、实验题  某同学在进行扩大电流表量程的实验 时，需要知道电流表的满偏电流和内阻。他设计了一个用标准电流表G1来校对待测电流表G2的满偏电流和测定G2内阻的电路，如图所示。已知G?1的量程略大于G2的量程，图中R1为滑动变阻器，R2为电阻箱。该同学顺利完成了这个实验。

①实验过程包含以下步骤，其合理的顺序依次为（填步骤的字母代号）；
A．合上开关S2
B．分别将R1和R2的阻值调至最大
C．记下R2的最终读数
D．反复调节R1和R2的阻值，使G1的示数仍为I1，使Ｇ２的指针偏转到满刻度的一半，此时R２的最终读数为r
