参考答案：（1）（2分）D ( 或R2 ) ，C（ 或R1 ）
（2）（3分）如右图
（3）（2分）多次移动滑动触头，记录相应的G1、G2读数I1、I2
（4）（2分）

本题解析：略

本题难度：一般

3、简答题  现用伏安法研究某电子器件R的伏安特性曲线，要求特性曲线尽可能完整（直接测量的变化范围尽可能大一些）．备用的仪器有：直流电源（12V）、电流表、电压表、滑动变阻器（0～10Ω）、电键、导线若干．

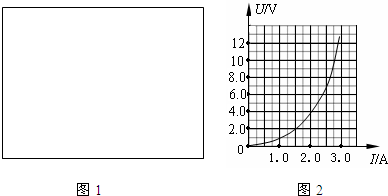

（1）在上图1方框中画出实验电路图．
（2）根据测得的数据在图2中画出R的伏安特性曲线．从图中可看出，当电流超过某一数值后，其电阻迅速______（填“增大”或“减小”）；

参考答案：



（1）由题意可知本实验应采用滑动变阻器分压接法、电流表采用外接法，电路图如图b所示；
（2）由表格中数据利用描点法将各点描于坐标轴中，再用平滑的曲线画出R的伏安特性曲线．图象如图c所示；
图象的斜率表示该器件的阻值，由图可知，图象的斜率越来越大，故说明电子器件的电阻增大；
（3）灯泡正常发光，故灯泡的电压为6V，电流I=PU=96=1.5A；
由坐标中数据可知，电子器件两端的电压为2.0V；则由串联电路的电压规律可知，电源内阻两端的电压U内=12-2.0-6=4V，故内电阻r=U内I=41.5=2.7Ω；
故答案为：（1）如右图所示；（2）增大；（3）2.0；2.7．

本题解析：

本题难度：一般

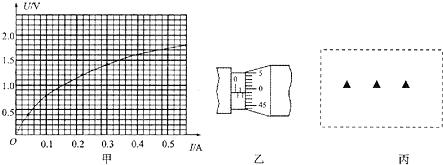

4、简答题  对某导电元件（圆柱状）进行研究，图甲是说明书中给出的伏安特性曲线．

（1）用多用表的欧姆挡试测元件在常温下的电阻，操作步骤正确，发现表头指针偏转的角度过大或过小时应选用其它挡位测量，换挡后进行测量之前，应当______．
（2）可由U-I图线得到各状态下的电阻值，为了进一步研究材料电阻率，需要测量元件的长度和截面直径，如图乙，用螺旋测微器测得的直径读数为______mm．
（3）实验室中提供以下器材：
A．电压表V（量程为0～3V，内阻约5kΩ）B．电流表A（量程为0～0.6A，内阻约0．lΩ）
C．滑动变阻器R1（0一l0Ω，额定电流1.5A）
D．滑动变阻器R2（0一l000Ω，额定电流0.5A）
E．直流电源（电动势3V，内阻忽略不计）?F．电键一个、导线若干
设计一个电路，验证该元件的伏安特性线是否和说明书中所给的一致，则滑动变阻器应选择______；试在图丙方框中画出实验原理图．

参考答案：

（1）使用欧姆表测电阻换挡后要重新欧姆调零．
（2）由图乙所示螺旋测微器可知，螺旋测微器固定刻度示数为1.5mm，
可动刻度示数为49.0×0.01mm=0.490mm，螺旋测微器示数为1.5mm+0.490mm=1.990mm．
（3）为方便实验操作滑动变阻器应选R1；电压与电流从零变化，滑动变阻器应采用分压接法，由伏安特性曲线可知，灯泡电阻约为4Ω，电流表内阻约为0.1Ω，电压表内阻约为5000Ω，电压表内阻远大于待测电阻阻值，电流表应采用外接法，实验电路图如图所示．
故答案为：（1）欧姆调零；（2）1.990；（3）R1；实验电路图如图所示．

本题解析：

本题难度：一般

5、简答题  （1）当使用多用电表测量物理量时，多用电表表盘示数如图1所示．若此时选择开关对准直流50V电压档，则被测电压为______V；若此时选择开关对准×l0档，则被测电阻的阻值为______Ω．
（2）某电阻Rx约为25kΩ，要测量它的阻值．现有电动势为15V的直流电源，最大阻值为5Ω的滑动变阻器，另外可供选择的电表有：
A．电流表（量程100μA，内阻约2kΩ）?
B．电流表（量程500μA，内阻约300Ω）
C．电压表（量程10V，内阻约l00kΩ）?
D．电压表（量程50V，内阻约500kΩ）
①应选择的电表为（只需填电表前面的字母即可）：
电流表______；电压表______．
②在图2方框中画出最合适的测量电路图．

参考答案：（1）电压表的读数为U=21.0V，欧姆表的读数为R=40×10Ω=400Ω．
（2）由于电动势为15V，所以电压表应选C；由I=UR可求出通过待测电阻的最大电流为I=1025mA=400μA，所以电流表应选B．
（3）由于R?VR?x＜R?xR?A，所以电流表应选内接法；由于滑动变阻器全电阻远小于待测电阻，所以滑动变阻器应用分压式接法，电路图如图所示



故答案为（1）21.0，400
?（2）B，C
?（3）如图

本题解析：

本题难度：一般
