1、简答题 如图所示的电路中，直径为D的圆环是用粗细均匀的电阻丝制成的，其阻值为R，图中A，B，…，H为圆环的等分点，A点固定，P为滑片，且滑片P能沿圆环滑动，并保持良好的接触，电源电动势为E，内阻不计．当闭合电键S后，滑片P沿圆环顺时针滑动时，图中各表的示数会发生变化．甲、乙两同学按此电路图，分别做实验，并记下当滑片P在某些位置时各电表的示数．
? 表一甲同学测得实验数据
| 滑片P的位置 | 位置B | 位置C | 位置D | 位置E | 位置F | 位置x | 位置A
电流表A的示数（A）
0.25
0.20
0.18
0.17
0.18
0.19
电压表V1的示数（V）
3.75
3.00
2.70
2.55
2.70
2.85
电压表V2的示数（V）
2.25
3.00
3.30
3.45
3.30
3.15
|
表二乙同学测得实验数据
| 滑片P的位置 | 位置B | 位置C | 位置D | 位置E | 位置F | 位置G | 位置x
电流表A的示数（A ）
0.24
0.17
0.13
0.11
0.09
0.08
电压表V1的示数（V）
3.60
2.55
1.95
1.65
1.35
1.20
电压表V2的示数（V）
2.40
3.45
4.05
4.35
4.65
4.80
|
根据上述实验数据，回答下列问题：
（1）根据表1中的实验数据，请通过计算，分析完成表1中“位置A”下的空格．______
（2）根据表1、表2中的实验数据，请通过比较、分析来说明甲、乙两同学测得的实验数据不同的原因：______．
（3）根据（2）中的分析，请思考：当滑片P滑到G、A之间位置X时，则表2中“位置X”下的空格可能的数据（即各电表的示数）分别是______
A．0.05A，0.75V，5.25V?B．0.07A，1.05V，4.95V
C．0.16A，2.40V，3.60V?D．0.25A，3.75V，2.25V．
参考答案：（1）当滑片滑动A位置，圆环部分短路，电压表电压表V2的示数为0，电源电动势等于圆环部分未短路时，两电压表示数之和，即E=3.75+2.25V=6V，电阻R1的阻值R1=3.750.25Ω=15Ω，则此时电压表V1的示数为6V，电流表的示数I=615A=0.4A．所以“位置A”下的空格分别为0.4A，6V，0．
（2）通过甲同学数据分析知，电压表V2的示数先增大后减小，是因为并联部分电阻先增大后减小，乙同学电压表V2的示数逐渐增大，知圆环部分的电阻逐渐增大，知乙同学做实验时，圆环在G、A之间某处发生断路故障．
（3）由于G、A之间某处发生断路故障，所以在位置X处，圆环的电阻可能比BA部分小，可能比BG部分大，则电流表的示数可能小于0.08A，可能大于0.24A．当电流表示数小于0.08A时，U1＜1.20V，U2＞4.80V，当电流大于0.24A时，U1＞3.6V，U2＜2.4V．又电压表U1的示数与电流表的示数比值等于R1的阻值，为15Ω．故B、D正确，A、C错误．
故选BD．
故答案为：（1）0.4A，6V，0 （2）乙同学做实验时，圆环在G、A之间某处发生断路故障 （3）BD
本题解析：
本题难度：一般
2、填空题 如图为简单欧姆表原理示意图,其中电流表的满偏电流Ig=300μA,内阻Rg=100Ω,可变电阻R的最大阻值为10KΩ,电池的电动势E=1.5v,内阻r=0.5Ω,图中与接线柱A相连的表笔颜色应是??色, 此欧姆表的内阻为?,KΩ
参考答案：红色? 5
本题解析：红表笔接内部电源负极，所以与接线柱A相连的表笔颜色应是红色。待测电阻为0电流表满偏时电阻为欧姆表的内阻，
本题难度：简单
3、填空题 在用伏安法测电阻RX的实验中，所用电压表的内阻约为20KΩ，电流表的内阻约为10Ω，选择能够尽量减小误差，而且电流和电压调节范围尽量大的电路图接线进行实验，读得的各组数据用实心圆点标于坐标图上（如图1所示）．
（1）根据各点表示的数据用铅笔画出I-U图线，由此求得该电阻的阻值Rx=______?KΩ（保留两位有效数字）；
（2）请在图2方虚线框中，用铅笔画出此实验完整的电路原理图；
（3）按上述电路测得的RX值比真实值______．（填“大”、“小”或“相等”）

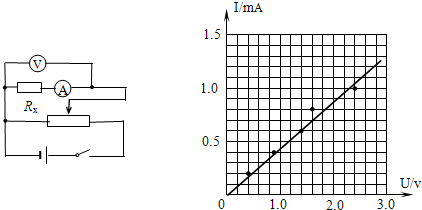

参考答案：解；（1）用一条直线连接，让尽量多的点落在直线上，如图
从直线上选取一点如I=1mA时．U=2.3V，此时：R=UI=2.3KΩ
（2）因滑动变阻器最大阻值远小于待测电阻值，故滑动变阻器应用分压式；又因待测电阻的阻值较大，电流表应用内接法接法，电路图如图所示
（3）图电路为电流表外接法，电压值偏大，则测量值大于真实值．
故答案为：（1）I-U图线如图所示，2.3
（2）如图所示
（3）大
本题解析：
本题难度：一般
4、实验题 小明同学用如图甲所示的电路研究灯泡L(2．4V，1.0W)的伏安特性，并测出该灯泡在额定电压下正常工作时的电阻值。
(1)在闭合开关S前，滑动变阻器触头应放在?端。(选填“a”或“b”)
(2)根据电路图，请在图乙中将实物图补充完整。
(3)实验后作出的U-I图象如图丙所示，灯泡在额定电压下工作时的电阻值R=?
(结果保留两位有效数字)，该测量值比真实值偏??(选填“大”或“小”)，丙图中图线发生弯曲的主要原因是?。
参考答案：（1）（1分） a
（2）（1分）图略
（3）4.8 （1分）?小（1分）?
随着灯丝中的电流增大，温度升高，灯丝的电阻率增大，电阻增大。（1分）
本题解析：(1 ) 在闭合开关S前，滑动变阻器触头应放在使滑动变阻器接入电路电阻最大的位置(2)略(3)在图像中找到额定电压2.4V所对应的电流为0.5A，电阻为4.8Ω，由于有电压表的分流测量出的电阻为电压表与灯泡内阻的并联等效电阻
本题难度：一般
5、实验题 某同学利用下列实验器材“描绘小灯泡的伏安特性曲线”：
A．小灯泡(2V，1 W)
B．直流电源(电动势4.5 V，内阻约0.5 Ω)
C．电流表(量程0.6 A，内阻约0.6 Ω；量程3A，内阻约0.12 Ω)
D．电压表(量程3V，内阻约3kΩ；量程15 V，内阻约15 kΩ)
E．滑动变阻器R(0～10 Ω．额定电流2A)
F．开关一个，导线若干
通过实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：
(1)请在下面的方框中画出实验电路图。并根据画出的实验电路图，用笔画线代替导线，将图甲中的实物图连接成完整实验电路。开关S闭合之前，图甲中滑动变阻器的滑片应该置于_____（选填“左端”、“右端”或“正中间”）。
(2)在图乙中画出小灯泡的I-U曲线
(3)若将上面的小灯泡接到电动势E=2.0 V，内阻R=5Ω的电源上，则此时小灯泡的功率是________W。
参考答案：(1)
?
；左端(2)
(3)0.168
本题解析：
本题难度：一般
