1、简答题  如图所示的电路中，直径为D的圆环是用粗细均匀的电阻丝制成的，其阻值为R，图中A，B，…，H为圆环的等分点，A点固定，P为滑片，且滑片P能沿圆环滑动，并保持良好的接触，电源电动势为E，内阻不计．当闭合电键S后，滑片P沿圆环顺时针滑动时，图中各表的示数会发生变化．甲、乙两同学按此电路图，分别做实验，并记下当滑片P在某些位置时各电表的示数．
? 表一甲同学测得实验数据

2、填空题  如图为简单欧姆表原理示意图,其中电流表的满偏电流Ig=300μA,内阻Rg=100Ω,可变电阻R的最大阻值为10KΩ,电池的电动势E=1.5v,内阻r=0.5Ω,图中与接线柱A相连的表笔颜色应是??色, 此欧姆表的内阻为?,KΩ

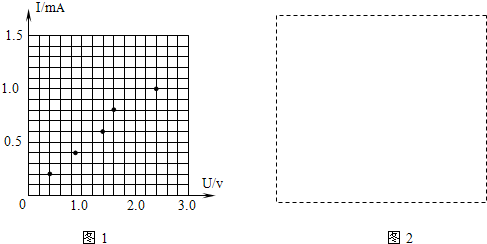

3、填空题  在用伏安法测电阻RX的实验中，所用电压表的内阻约为20KΩ，电流表的内阻约为10Ω，选择能够尽量减小误差，而且电流和电压调节范围尽量大的电路图接线进行实验，读得的各组数据用实心圆点标于坐标图上（如图1所示）．

（1）根据各点表示的数据用铅笔画出I-U图线，由此求得该电阻的阻值Rx=______?KΩ（保留两位有效数字）；
（2）请在图2方虚线框中，用铅笔画出此实验完整的电路原理图；
（3）按上述电路测得的RX值比真实值______．（填“大”、“小”或“相等”）

4、实验题  小明同学用如图甲所示的电路研究灯泡L(2．4V，1.0W)的伏安特性，并测出该灯泡在额定电压下正常工作时的电阻值。

(1)在闭合开关S前，滑动变阻器触头应放在?端。(选填“a”或“b”)
(2)根据电路图，请在图乙中将实物图补充完整。
(3)实验后作出的U-I图象如图丙所示，灯泡在额定电压下工作时的电阻值R=?(结果保留两位有效数字)，该测量值比真实值偏??(选填“大”或“小”)，丙图中图线发生弯曲的主要原因是?。

5、实验题  某同学利用下列实验器材“描绘小灯泡的伏安特性曲线”：
A．小灯泡(2V，1 W)
B．直流电源(电动势4.5 V，内阻约0.5 Ω)
C．电流表(量程0.6 A，内阻约0.6 Ω；量程3A，内阻约0.12 Ω)
D．电压表(量程3V，内阻约3kΩ；量程15 V，内阻约15 kΩ)
E．滑动变阻器R(0～10 Ω．额定电流2A)
F．开关一个，导线若干
通过实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：
