1、实验题  (18分)
（1）①在一次课外探究活动中，某同学用图甲所示装置测量放在水平光滑桌面上的铁块A于长金属板B间的动摩擦因数，已测出铁块A的质量为1kg，金属板B的质量为0.5kg，用水平力F向左拉金属板B，使其向左运动，稳定时弹簧秤示数如图所示（已放大），则A、B间的摩擦因数?（g取10m/s2）
②将纸带连接在金属板B，的后面，通过打点计时器连续打下一些计时点，测量后的结果如图乙所示，图中几个连续的计数点的时间间隔0.1s，由此可知水平里F=? N

（2）某同学用下列器材测量一电阻丝的电阻Rx :电源E，适当量程的电流表、电压表各一只，滑动变阻器R，电阻箱Rp,开关S1、S2，导线若干。他设计的电路图如图（a）所示
实验步骤：先闭合S1，断开S2，调节R和RP，使电流表和电压表示数合理，记下两表示数为l1、U1；在保持R和Rp阻值不变，闭合S2，记下电流表和电压表示数为l2、U2
①请按电路图在实物图(b)上连线（要求闭合S1前，华东滑动变阻器的滑动触头P处于正确的位置）；
②写出被测电阻RX?（用电表的示数表示）
③此实验中因电流表有内阻，电压表内阻不是无限大，被测电阻的测量值?真实值（填“大于”、“小于”）
④用图（a）电路、?测出电压表的内阻（填“不能”“能”）

参考答案：
（1）①0．25 ②3．5
（2）①实物图连线如右图所示．

②[
③等于
④能

本题解析：略

本题难度：一般

2、实验题  用下列器材设计描绘电阻R0伏安特性曲线的电路
定值电阻R0（阻值约为25kΩ）
电流表A1：（量程100?A，内阻约2kΩ）；
电流表A2：（量程500?A，内阻约300Ω）
电压表V1：（量程10V，内阻约100kΩ）；
电流表V2：（量程50V，内阻约500 kΩ）
电源E：（电动势15V，允许最大电流1A）；
滑动变阻器R1（最大阻值200Ω，额定电流0.5A）；
滑动变阻器R2（最大阻值20Ω，额定电流0.6A）
电键S，导线若干；为了尽量减小实验误差，要求测多组数据．
（1）电流表应选___________；电压表应选__________；滑动变阻器选?
（2）在答题卷的方框内画出实验电路图．

参考答案：（1）A 2?V1?R1（每一空2分共6分）
（2）如图示（3分）

本题解析：（1）电源电动势为E=15v，据电表选择标准，使指针偏转到量程的一半左右，则电压表需要选择量程为10v的V1，如果选择量程为50v的电压表，误差较大；电路中的最大电流为：，则电流表选择500?A的A2；滑动变阻器应该选择R1，因为如果选择R2，它的额定电流为0.6A，而通过它的最大电流为：，这样可能会烧坏R2。（2）由于 滑动变阻器总电阻远小于待测电阻，要较大范围调整电路中电压，应该解除分压式；据可知，电流表应解除内接法。

本题难度：一般

3、实验题  测绘小灯泡L的伏安特性曲线，可供选用的器材如下：
小灯泡L：规格“4.0V，2.2W”；
电流表：量程3A，内阻约为；
电流表：量程0.6A，内阻；
电压表V：量程3V，内阻；
定值电阻：阻值为；
滑动变阻器R：阻值范围0~10；
学生电源E：电动势6V，内阻不计；
开关S及导线若干。
（1）电流表应选______
（2）在方框中画出实验电路图，并在图上标明所选器材代号。

参考答案：（1） ?
（2）实验电路图如下

本题解析：（1）小灯泡额定电流，所以电流表选用较好；
（2）滑动变阻器分压式接法，电压表量程较小，所以要和定值电阻串联后接入电路，电流表用外接法。电路图如下

点评：电表的选取要注意一下两点：一、测量时不要超过量程；二、对于电压表和电流表，读数时数值最好超过量程的。

本题难度：一般

4、实验题  （8分）为了精确测量某一玩具电动机中导线圈的电阻，某实验小组设计了如图甲所示的电路，可供选择的实验仪器如下：
电流表A1（0～3A、约5）；?滑动变阻器R1（0～1k，额定电流0.5A）；
电流表A2（0～100mA、约10）；?滑动变阻器R2（0～50，额定电流2A）；
多用电表；?定值电阻R0＝20；?电源（3V、约1）及开关等，导线若干；

（1）请按图甲将图乙实物图连接完整；
（2）应选择的电流表是?，滑动变阻器是?；（填写符号）
（3）测量过程中应保证电动机?；（填“转动”或“不转动”）
（4）为防止烧坏电动机，实验中要分次读取数据，由实验测得的数据已在图丙的U－I图中标出，请你完成图线，并由图线求出玩具电动机中导线圈的电阻R＝?。（保留两位有效数字）

参考答案：
?

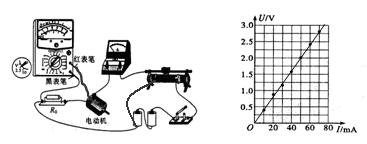

（1） 如图所示 (2分)（2）A2? R2?(2分,选对一个给1分)（3）不转动? (1分)（4）如图所示（1分），20? (2分)

本题解析：（1）按原理图连线，如上图所示（2）由题中的U-I图象可知，电流表选A2，为使电路调节方便滑动变阻器选R2，（3）若电动机转动会有机械能的转化，此时电动机就是非纯电阻电路，不能满足欧姆定律成立的条件，故要在测量过程中应保证电动机“不转动”，（4）将图象连成直线，如图所示，并求出图像的斜率即为待测的电动机的电阻R=20。

本题难度：一般

5、选择题  如图所示电路中灯泡L1和L2都不亮，用伏特表测得各部分的电压分别是：Uab=U，Uad=0，Ubc=0，Udc=U，已知a、b间电压为U，则产生故障应是(? )

灯泡L1断路
灯泡L2断路
变阻器断路
电源短路

参考答案：C

本题解析：考点：
专题：恒定电流专题．
电路接通后发现电灯L不工作，说明电路中存在断路或L短路．当元件完好时，电阻是一定的，没有电流时，根据欧姆定律，其电压为0；当元件断路时，其两端电压等于电源的电压．根据测量得到的信息，分析故障所在位置．
因为Udc=U，所以c点到b点没有断路，d点到a点没有断路，故说明变阻器断路
所以选C
点评：本题是故障分析问题，往往发生断路处，其电压等于电源的电动势，可以电势差来理解电压．

本题难度：简单
