1、实验题 (10分)测量电源的电动势E及内阻r(E约为4.5V,r约为1.5Ω)。
器材:量程为3V的理想电压表V,量程为0.5 A的电流表A(具有一定内阻),固定电阻R= 4Ω,滑动变阻器R′,开关K,导线若干。
①画出实验电路原理图,图中各元件需用题目中所给出的符号或字母标出。
②实验中,当电流表读数为I1时,电压表读数为U1;当电流表读数为I2时,电压表读数为U2,则可以求出E=?,r=?。(I1,I2,U1,U2及R表示)
2、简答题 请你分别画出用电压表、电流表、滑动变阻器、小灯泡、电源(干电池)、开关、导线等器材测量小灯泡的伏安特性曲线的实验电路图,及测量电源电动势和内阻的实验电路图.
3、实验题 如下图所示是电子拉力计的示意图,金属弹簧右端和滑动触头P固定在一起(弹簧的电阻不计,P与R1之间的摩擦不计)。定值电阻R0;电阻R1是用均匀电阻丝密绕在瓷管上做成的(类似于滑动变阻器),其长度为10cm,阻值R1=300Ω,电源电动势E=3V,内阻不计。理想电流表的量程为0~100mA。当拉环不受拉力时,触头P刚好不与电阻R1接触(即电路断开)。弹簧的劲度系数为10000N/m。
小题1:电路中连入的R0阻值至少应为?Ω。
小题2:设计中需要将电流表上的电流数值改为拉力的数值,那么在原电流表的40mA处应改为?N。分析可知,拉力计的刻度是否均匀?。(填写“均匀”或“不均匀”)
小题3:为了使拉力计的量程增大应采用的措施是(只填写一条)?。
4、实验题 (6分)某同学利用电压表和电阻箱测定干电池的电动势和内阻,使用的器材还包括定值电阻(=5)一个,开关两个,导线若干,实验原理图如图(a),主要实验步骤如下:
①按电路图正确连接电路。
②检查并调节电压表指针指零;调节电阻箱,示数如图(b)所示,读得电阻值是____________;
③ 将开关闭合,开关断开,电压表的示数是1.49V;将开关?_______,电压表的示数是1.16V;断开开关。
④使用测得的数据,计算出干电池的内阻是_______(计算结果保留二位有效数字)。

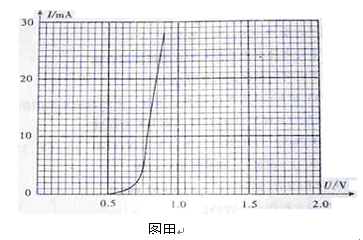

5、实验题 2012年2月武汉调研)小张通过互联网查得某二极管的伏安特性曲线如图甲所示.由图甲分析可知,当该二极管电压在0~ 0.5V时,电阻几乎为无穷大;当该二极管电压从0.5V升高到0.9V时,电阻从无穷大减小到三十几欧.
(1)为了确定二极管的正、负极,小张用多用电表进行了以下探测:用电阻“×100”挡,对二极管的两个电极进行正、反向测量,当指针偏转角度较大时,黑表笔连接的是二极管的?极。(填“正”或者“负”)

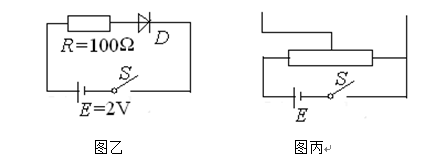

(2)若将满足图甲中伏安特性的一只二极管与电源(电动势E=2V,内阻不计)和电阻(R0=100Ω)串联,如图乙所示,当开关S闭合时,二极管消耗的功率为?W。(结果保留一位有效数字)
(3)小张使用下列所有器材,准确地描绘出了该二极管(符号)的正向伏安特性曲线。图丙仅画出了他设计的部分电路图,请你补全完成该实验的电路图,并标明各元件的符号。
i. 待测二极管D一只;
ii.电压表V(量程0-3V,内阻约10kΩ);
iii. 电流表A(量程0-30A,内阻约30Ω);
iv. 滑动变阻器R(0-15Ω,额定电流1A);
v. 电源E(电动势3V,内阻不计);
vi. 单刀双掷开关S1;
vii. 单刀开关S,及导线若干。
