1、实验题  (18分)

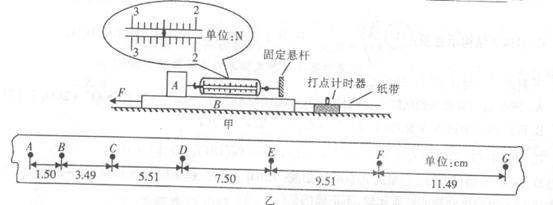

（1）①在一次课外探究活动中，某同学用图甲所示装置测量放在水平光滑桌面上的铁块A于长金属板B间的动摩擦因数，已测出铁块A的质量为1kg，金属板B的质量为0.5kg，用水平力F向左拉金属板B，使其向左运动，稳定时弹簧秤示数如图所示（已放大），则A、B间的摩擦因数?（g取10m/s2）
②将纸带连接在金属板B，的后面，通过打点计时器连续打下一些计时点，测量后的结果如图乙所示，图中几个连续的计数点的时间间隔0.1s，由此可知水平里F=? N

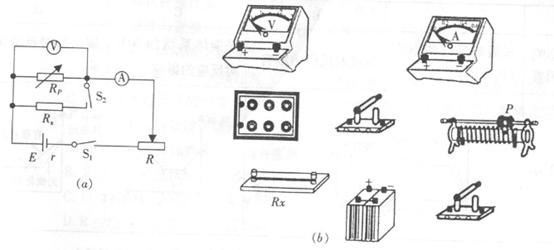

（2）某同学用下列器材测量一电阻丝的电阻Rx :电源E，适当量程的电流表、电压表各一只，滑动变阻器R，电阻箱Rp,开关S1、S2，导线若干。他设计的电路图如图（a）所示
实验步骤：先闭合S1，断开S2，调节R和RP，使电流表和电压表示数合理，记下两表示数为l1、U1；在保持R和Rp阻值不变，闭合S2，记下电流表和电压表示数为l2、U2
①请按电路图在实物图(b)上连线（要求闭合S1前，华东滑动变阻器的滑动触头P处于正确的位置）；
②写出被测电阻RX?（用电表的示数表示）
③此实验中因电流表有内阻，电压表内阻不是无限大，被测电阻的测量值?真实值（填“大于”、“小于”）
④用图（a）电路、?测出电压表的内阻（填“不能”“能”）

2、实验题  用下列器材设计描绘电阻R0伏安特性曲线的电路
定值电阻R0（阻值约为25kΩ）
电流表A1：（量程100?A，内阻约2kΩ）；
电流表A2：（量程500?A，内阻约300Ω）
电压表V1：（量程10V，内阻约100kΩ）；
电流表V2：（量程50V，内阻约500 kΩ）
电源E：（电动势15V，允许最大电流1A）；
滑动变阻器R1（最大阻值200Ω，额定电流0.5A）；
滑动变阻器R2（最大阻值20Ω，额定电流0.6A）
电键S，导线若干；为了尽量减小实验误差，要求测多组数据．
（1）电流表应选___________；电压表应选__________；滑动变阻器选?
（2）在答题卷的方框内画出实验电路图．

3、实验题  测绘小灯泡L的伏安特性曲线，可供选用的器材如下：
小灯泡L：规格“4.0V，2.2W”；
电流表：量程3A，内阻约为；
电流表：量程0.6A，内阻；
电压表V：量程3V，内阻；
定值电阻：阻值为；
滑动变阻器R：阻值范围0~10；
学生电源E：电动势6V，内阻不计；
开关S及导线若干。
（1）电流表应选______
（2）在方框中画出实验电路图，并在图上标明所选器材代号。

4、实验题  （8分）为了精确测量某一玩具电动机中导线圈的电阻，某实验小组设计了如图甲所示的电路，可供选择的实验仪器如下：
电流表A1（0～3A、约5）；?滑动变阻器R1（0～1k，额定电流0.5A）；
电流表A2（0～100mA、约10）；?滑动变阻器R2（0～50，额定电流2A）；
多用电表；?定值电阻R0＝20；?电源（3V、约1）及开关等，导线若干；

（1）请按图甲将图乙实物图连接完整；
（2）应选择的电流表是?，滑动变阻器是?；（填写符号）
（3）测量过程中应保证电动机?；（填“转动”或“不转动”）
（4）为防止烧坏电动机，实验中要分次读取数据，由实验测得的数据已在图丙的U－I图中标出，请你完成图线，并由图线求出玩具电动机中导线圈的电阻R＝?。（保留两位有效数字）

5、选择题  如图所示电路中灯泡L1和L2都不亮，用伏特表测得各部分的电压分别是：Uab=U，Uad=0，Ubc=0，Udc=U，已知a、b间电压为U，则产生故障应是(? )

灯泡L1断路
灯泡L2断路
变阻器断路
电源短路
