参考答案：（1）ABD
（2）如下图所示。

本题解析：⑴滑动变阻器接的是两个固定端，不起变阻作用；电流表的正、负极接错；电压表选择3V量程正确；电压表的正极就接在开关的另一端。⑵正确电路如图所示。

本题难度：一般

2、填空题  某学习小组要描绘一只小电珠（2.5V，0.5A）的伏安特性曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：

A．电源E（电动势为3.0V，内阻不计）
B．电压表V1（量程为0～3.0V，内阻约为2kΩ）
C．电压表V2（量程为0～15.0V，内阻约为6KΩ）
D．电流表A1（量程为0～0.6A，内阻约为1Ω）
E．电流表A2（量程为0～100mA，内阻约为2Ω）
F．滑动变阻器R1?（最大阻值10Ω）
G．滑动变阻器R2（最大阻值2kΩ）
①为了减小实验误差，实验中电压表应选择______，电流表应选择______，滑动变阻器应选择______．（填器材的符号）
②为提高实验精度，请你为该学习小组设计电路图，并画在方框中．
③下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在方格纸上作出该电珠的伏安特性曲线．

参考答案：①灯泡额定电压是2.5V，电压表应选B；灯泡额定电流为0.5A，电流表选D；为方便实验操作，滑动变阻器应选F；

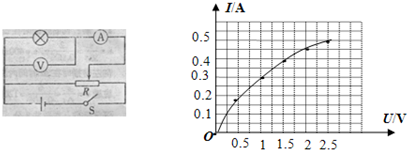

②描绘小灯泡伏安特性曲线，滑动变阻器应采用分压接法，电流表采用外界法，电路图如图所示；
③应用描点法作图，灯泡的I-U图象如图所示．
④根据灯泡的I-U图象，由欧姆定律可知，灯泡电阻随温度的升高而变大．
故答案为：①B；D；F；②电路图如图所示；?③图象如图所示；④变大．

本题解析：

本题难度：一般

3、实验题  如图甲所示，为某同学测绘额定电压为2.5 V的小灯泡的I－U特性曲线的实验电路图。

①根据电路图甲，用笔画线代替导线，将图乙中的实验电路连接完整。
②开关S闭合之前，图甲中滑动变阻器的滑片应该置于_____端（选填“A”、“B”或“AB中间”）
③实验中测得有关数据如下表：
根据表中的实验数据，在图丙中画出小灯泡的I－U特性曲线。

参考答案：①如下图所示；②A；③如下图所示。

本题解析：
试题解析：①连接时，先连接变阻器的主电路，后连接灯泡部分的电路，电压表最后接入；②开关S闭合之前，图甲中滑动变阻器的滑片应该置于阻值最小的那一端，使得灯泡两端电压最小，以有利于保护电路，故应该置于A端；③在图像上描点、连线即可，但在选择坐标时，由于电压的2.80V，故电压轴的最大值选择3.0V即可，电流轴的最大值选择0.3A即可，这样的图像正好能够充满整个坐标。

本题难度：一般

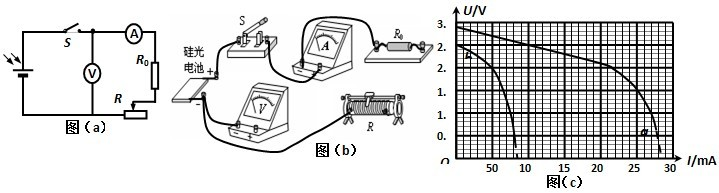

4、简答题  硅光电池是一种可将光能转换为电能的元件．某同学利用图（a）所示电路探究某硅光电池的路端电压U与电流I的关系．图中R0=2Ω，电压表、电流表均视为理想电表．（b）（1）用“笔线”代替导线，将图（b）中的电路补充完整．

（2）实验一：用一定强度的光照射硅光电池，闭合电键S，调节可调电阻的阻值，通过测量得到该电池的U-I曲线a，见图（c）．由此可知此时该电池的电动势为______V；若调节可调电阻的阻值，使电流小于200mA，则此时电源内阻为______Ω．
（3）实验二：减小实验一中光照的强度，重复实验，测得U-I曲线b，见图（c）．当可调电阻R的阻值调到某值时，若该电路在实验一中的路端电压为1.5V，则在实验二中变阻器R消耗的功率为______mW（计算结果保留两位有效数字）．

参考答案：（1）分析图甲所示实验原理图，根据原理图连接实物电路图，如图所示．



（2）在硅光电池的U-I图象，当I=0，U=E，图线斜率的绝对值表示内阻．由图线a可知E=2.90V，当电流小于200mA的情况下，此电池的内阻r=4.0Ω．
（3）实验一中的路端电压为U1=1.5V时电路中电流为I1=0.25mA，连接a中点（0.25mA、1.5V）和坐标原点，此直线为此时对应滑动变阻器阻值的外电路电阻（定值电阻）的U-I图，和图线b的交点为实验二中的路端电压和电路电流，如右图，



电流和电压分别为I=80mA、U=0.5V，则
变阻器R消耗的功率为P=（U-IR0）I=27 mW．
故答案为：（1）如图．
（2）2.9；4.0．
（3）27?mW．

本题解析：

本题难度：一般

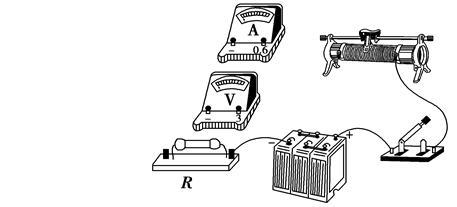

5、实验题  测量电源的电动势E及内阻 r (E约为6 V，r约为1.5 Ω)．器材：量程3 V的理想电压表V，量程0.6 A的电流表A(具有一定内阻)，固定电阻R＝8.5 Ω，滑动变阻器R′(0～10 Ω)，开关S，导线若干．

(1) 请在答案纸的方框中画出实验电路图．图中各元件需用题目中给出的符号或字母标出．
(2) 用笔画线代替导线在图中，完成实物连线．
(3)实验中，当电表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2，则可以
求出E＝________，r＝________.(用I1，I2，U1，U2及R表示)

参考答案：(1)、(2)如图甲、乙所示．

(3)E＝　r＝－R.

本题解析：测电源的电动势和内电阻采用的是一般的限流接法，只需测出通过电源的两组电压和电流即可联立求得电源的电动势和内阻．（1）本实验采用限流接法，即将滑动变阻器、电源、电流表串联；电压表并联在电源两端；本题由于电源电压较大，故应加入保护电阻；答案如图所示；?
（2）由闭合电路欧姆定律可知：
U1=E-I1r
U2=E-I2r
联立解得：E＝　r＝－R.
点评：本题需注意（1）由于电源电动势较大而内阻较小，故电路中应接入保护电阻；（2）本实验一般采用图象法求电动势和内电阻；本题中的计算法误差较大．

本题难度：一般
