1、实验题  测量一块量程已知的电压表的内阻，器材如下：

A 待测电压表（量程3V,内阻约3KΩ
B 电流表（量程3.4,内阻约0.01Ω) —块 ,
C定值电阻（R=3kΩ,额定电流0.5A)?—个
D 电池组（电动势略小于3V,内阻不计）一组
E 开关两只
F 导线荇干
(1) 首先，用多用电表进行粗测：多用电表电阻挡有4个倍率，分别是X1KΩ X100Ω、 x1OΩ、X1Ω。该同学选样倍率，用正确的操作方法测量，发现指针偏角太小（接近左端）为了较准确地进行测量，他又将选择幵关拨到了与x1OΩ郐近的倍率上，若这时刻度盘上的指针位置如图所示，那么测量结果是______Ωp
(2) 为了史精确地测出此电压.表内阻，该同学设计了如图所示的牢、乙两实验电路。你认为其中较合理的是_______ (填“甲”或“乙”）电路

(3) 用你选择的电路进行实验时，需要直接测量的物理量是______________
用上述所测各物理量表示电压表内阻，其表达式应为Rv=_______

2、实验题  下列关于实验的说法，理解正确的是（?）
A．测量值跟被测物理量的真实值之间总会有差异，这种差异是实验中的错误，应绝对避免；
B．通过改进仪器和谨慎操作，可以完全消灭误差；
C．测物体质量时，由于天平两臂不完全等长会造成误差，这种误差叫做系统误差；
D．0.920是两位有效数字，最后一位0没有意义.

3、选择题  不定项选择
一个用满偏电流为3mA的电流表改装成欧姆表，调零后用它测500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如用它测量一个未知电阻时，指针指在1mA处，则被测电阻的阻值为（ ? ）
A．2000Ω
B．5000Ω
C．150Ω
D．1000Ω

4、实验题  某兴趣小组为了测量一待测电阻Rx的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量。实验室里准备了以下器材：
A．多用电表
B．电压表V1，量程3V，内阻约5kΩ
C．电压表V2，量程15V，内阻约25kΩ
D．电流表A1，量程0.6A，内阻约0.2Ω
E．电流表A2，量程3A，内阻约0.04Ω
F．电源，电动势E=4.5V
G．滑动变阻器R1，最大阻值5Ω，最大电流为3A
H．滑动变阻器R2，最大阻值200Ω，最大电流为1.5A
I．电键S、导线若干

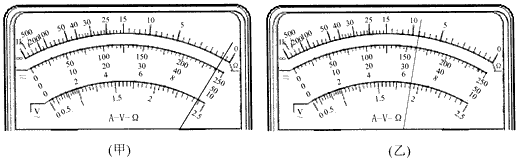

（1）在用多用电表粗测电阻时，该兴趣小组首先选用“×10”欧姆挡，其阻值如图(甲)中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用___________欧姆挡；
（2）按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图(乙)中指针所示，则Rx的阻值大约是___________Ω；

（3）在用伏安法测量该电阻的阻值时，要求尽可能准确，并且待测电阻的电压从零开始可以连续调节，则在上述提供的器材中电压表应选___________；电流表应选___________；滑动变阻器应选___________。(填器材前面的字母代号)
（4）在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图。

5、简答题  某同学用伏安法测量一只干电池的电动势和内阻得出如图所示的U-I图，从U-I图可知该干电池的电动势E=______V，内阻r=______Ω．
