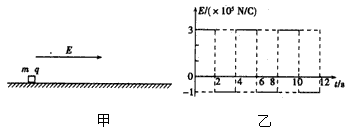

2、计算题  如图甲，在真空中足够大的绝缘水平地面上，一个质量为m=0.2 kg，带电荷量为q=+2.0×10-6 C的小物块处于静止状态，小物块与地面间的动摩擦因数μ=0.1。从t=0时刻开始，空间加上一个如图乙所示的场强大小和方向呈周期性变化的电场（取水平向右的方向为正方向，g取10 m/s2）求：
(1)23 s内小物块的位移大小；
(2)23 s内电场力对小物块所做的功。

3、填空题  某同学对实验室的一个多用电表中的电池进行更换时，发现里面除了一节1.5V的干电池外，还有一个方形的层叠电池．为了测定层叠电池的电动势和内电阻，实验室中提供如下器材：
A．电流表A1（满偏电流l0mA，内阻10Ω）；
B．电流表A2?（0～0.6～3A，内阻未知）；
C．滑动变阻器R0（0～100Ω）；
D．定值电阻R（阻值990Ω）；
E．开关S与导线若干．

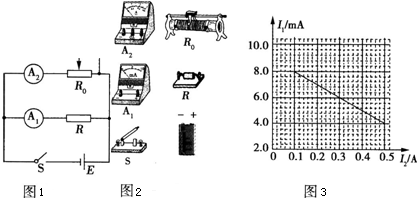

（1）该同学根据现有的实验器材，设计了如图所示的电路，请你按照电路图在图中完成实物连线

（2）该同学根据上述设计的实验电路测出多组数据，绘出如图所示的I1一I2图线（I1为电流表A1的示数，I2为电流表A2的示数），则由图线可似得到被测电池的电动势E=______V，内阻r=______Ω．（保留两位有效数字）

4、实验题  请读出以下仪器仪表的读数：（每空2分）
（1）?游标卡尺的读数：_______.?
?
（２）量程为3V的电压表的读数：______.

（3）螺旋测微器的读数：______.?

（4）多用电表旋在×10档，读数为：______.

5、选择题  某同学在进行课外实验时，做了一个“人工漩涡”的实验，取一个装满水的大盆，用手掌在水中快速转动，就在水盆中形成了“漩涡”，随着手掌转动越来越快，形成的漩涡也越来越大，则关于漩涡形成的原因，下列说法中正确的是
A.由于水受到向心力的作用
B.由于水受到合外力的作用
C.由于水受到离心力的作用
D.由于水做离心运动的原因
