3、实验题  在“测定金属的电阻率”的实验中，被测金属丝的电阻大约为6 Ω。现先用刻度尺测出金属丝的长度l；接着用螺旋测微器测量金属丝直径d，其刻度位置如图(a)所示；再用伏安法测出金属丝两端的电压U和通过金属丝的电流I，计算出它的电阻；最后根据电阻定律计算出该金属材料的电阻率。

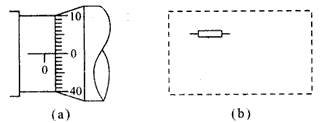

（1）从图(a)中读出金属丝的直径d为____mm；

（2）在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：
直流电源E：电动势约4.5 V．内阻很小；
电流表A1：量程0～0.6 A，内阻为0.125Ω；
电流表A2：量程0-3.0 A，内阻为0.025 Ω；
电压表V1：量程0-3 V，内阻约为3 kΩ；
电压表V2：量程0-l5 V，内阻约为15 kΩ；
滑动变阻器R1：最大阻值10 Ω，允许通过的最大电流为0.2 A；
滑动变阻器R2：最大阻值20 Ω，允许通过的最大电流为1.0 A；
开关、导线等。
要求有较高的测量精度，并能测得多组数据。在可供选择的器材中，应该选用的电流表是____，应选用的电压表是____，应该选用的滑动变阻器是___；
（3）根据所选的器材，在图(b)的虚线框中画出实验电路图；
（4）写出用测得的物理量表示的计算电阻率的表达式（用字母表示）：ρ=____。

4、选择题  两个半径为R的圆形平板电极，平行正对放置，相距为d，极板间的电势差为U，板间电场可以认为是均匀的．一个a粒子从正极板边缘以某一初速度垂直于电场方向射入两极板间，到达负极板时恰好落在极板中心．已知质子带电荷量为e，质子和中子的质量均为m，忽略重力和空气阻力的影响，则（　　）
A．板间的电场强度为

5、实验题  有以下的可供选用的器材及导线若干条，要求尽可能精确地测量出待测电流表的满偏电流。
A．待测电流表A0：满偏电流约为700～800μA、内阻约100Ω，已知表盘刻度均匀、总格数为N；
B．电流表A：量程0.6A、内阻0.1Ω；
C．电压表V：量程3V、内阻3kΩ；
D．滑动变阻器R：最大阻值200Ω；
E．电源E：电动势约3V、内阻约1.5Ω；
F．开关S一个。
（1）根据你的测量需要，“B．电流表A”、“C．电压表V”中应选择___________。（只需填写序号即可）
（2）在虚线框内画出你设计的实验电路图。

（3）测量过程中，测出多组数据，其中一组数据中待测电流表A的指针偏转了n格，可算出满偏电流IAmax=___________，式中除N、n外，其他字母符号代表的物理量是_______________________。
