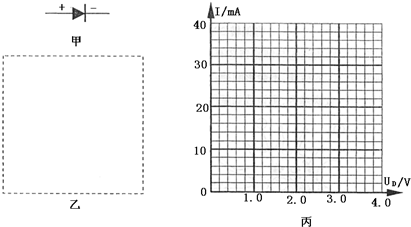

1、简答题 发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图（甲）所示，正常使用时，带“+”号的一端接高电势，带“-”的一端接低电势．某同学用实验的方法测得它两端的电压U和通过它的电流I的关系数据如表中所示．
| U/V | 0 | 0.4 | 0.8 | 1.2 | 1.6 | 2.0 | 2.4 | 2.6 | 2.8 | 3.0
I/mA
0
0.9
2.3
4.3
6.8
13.0
19.0
24.0
30.0
37.0
|
①在图（乙）中的虚线内画出该同学的实验电路图．（实验用电压表V：内组RV约为10kΩ，电流表mA：内阻RmA约为100Ω）
②在图（丙）中的小方格纸上用描点法画出二极管的伏安特性曲线．
③若发光二极管的最佳工作电压为2.0V，而电源是由内阻不计、电动势为3V的供电系统提供的．请根据所画出的伏安特性曲线上的信息，分析应该串联一个阻值多大的电阻再与电源接成闭合电路，才能使二极管工作在最佳状态？（结果保留二位有效数字）
2、实验题 如图所示，E为直流电源，G为灵敏电流计，A、B为两个圆柱形电极，P是木板，C、D为两个探针，S为开关。现用上述实验器材进行“用描迹法画出电场中平面上的等势线”的实验。
（1）木板P上有白纸、导电纸和复写纸，最上面的应该是________纸；
（2）用实线代表导线将实验器材正确连接。
3、实验题 某学习小组通过实验来研究电器元件Z的伏安特性曲线。他们在实验中测得电器元件Z两端的电压与通过它的电流的数据如下表
U/V
| 0.00
| 0.20
| 0.50
| 1.00
| 1.50
| 2.00
| 2.50
| 3.00
|
I/A
| 0.000
| 0.050
| 0.100
| 0.150
| 0.180
| 0.195
| 0.205
| 0.215
|
?
现备有下列器材：
A．内阻不计的6V电源；
B．量程为0～3A的内阻可忽略的电流表；
C．量程为0～0.6 A的内阻可忽略的电流表；
D．量程为0～3V的内阻很大的电压表；
E．阻值为0～10Ω，额定电流为3A的滑动变阻器；
F．电键和导线若干。
（1）这个学习小组在实验中电流表选（填器材前面的字母）
（2）请你从下面的实验电路图中选出最合理的一个
（3）利用表格中数据绘出的电器元件Z的伏安特性曲线，如图所示，分析曲线可知该电器元件Z的电阻随U变大而（填“变大”、“变小”或“不变”）；
（4）若把用电器Z接入如图所示的电路中时，电流表的读数为0.150A，已知A、B两端电压恒为2V，则定值电阻R0 阻值为_______Ω。（结果保留两位有效数字）
4、简答题 某学习小组要描绘一只小电珠（2.5V，0.5A）的伏安特性曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：
A．电源E（电动势为3.0V，内阻不计）
B．电压表V1（量程为0～3.0V，内阻约为2kΩ）
C．电压表V2（量程为0～15.0V，内阻约为6KΩ）
D．电流表A1（量程为0～0.6A，内阻约为1Ω）
E．电流表A2（量程为0～100mA，内阻约为2Ω）
F．滑动变阻器R1?（最大阻值10Ω）
G．滑动变阻器R2（最大阻值2kΩ）
（1）为了减小实验误差，实验中电压表应选择______，电流表应选择______，滑动变阻器应选择______．（填器材的符号）

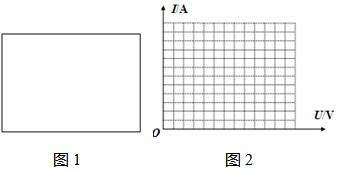

（2）为提高实验精度，请你为该学习小组设计电路图，并画在方框中．
（3）下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在答题卷的方格纸上作出该电珠的伏安特性曲线．
| U（V） | 0 | 0.5 | 1 | 1.5 | 2.0 | 2.5
I（A）
0
0.17
0.30
0.39
0.45
0.49
5、实验题 伏安法测电阻实验中，若采用内接法其测量值____________真实值，若采用外接法其测量值____________真实值。（填写大于或小于）
|
