1、实验题  （4分）在欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度较小，正确的判断和做法是下列选项中的?和?．
A．这个电阻阻值较小
B．这个电阻阻值较大
C．为了把电阻测得更准确一些，应换用“×1”挡，重新测量
D．为了把电阻测得更准确一些，应换用“×100”挡，重新测量

2、计算题  在测定一节干电池的电动势和内电阻的实验中，有位同学按右图所示的电路进行连接，他共用6根导线，即aa′、bb′、cc′、dd′、b′e及df,由于混进了一根内部断开的导线，所以当他合上开关S后，发现两个电表的指针都不偏转.他用多用电表电压挡测量ab′间的电压时，读数约为1.5 V，为了确定哪一根导线的内部是断开的，可以再用多用电表的电压挡测量aa′两点间的电压，如果也约为1.5 V，则一定是____________导线断开；如果第二次测量电压是0 V，则一定是____________导线断开.

3、实验题  （1）(8分)在《油膜法估测分子大小》的实验中，操作步骤如下：
①向体积为V1的纯油酸中加入酒精，直到油酸酒精溶液总量为V2；
②用注射器吸取上述溶液，一滴一滴地滴入小量筒，当滴入n滴时体积为V0；
③先往边长为30～40 cm的浅盘里倒入2 cm深的水，痱子粉均匀撒在水面上；
④用注射器往水面上滴一滴上述溶液，等油 酸薄膜形状稳定后，将事先准备好的玻璃板放在浅盘上，并在玻璃板上描出油酸薄膜的形状；
⑤将画有油酸薄膜轮廓形状的玻璃板，放在画有许多边长为a的小正方形的坐标纸上；
⑥计算出轮廓范围内正方形的总数为N，其中不足半个格的两个格算一格，多于半个格的算一格．
上述实验步骤中有错误的步骤是____________________(指明步骤，并改正)，油酸分子直径的表达式d＝________.
某同学实验中最终得到的计算结果数据偏大，可能是由于________
A．油酸散开的时间过长，面积过大?
B．错误地将油酸酒精溶液的体积直接作为油酸的体积进行计算
C．计算油膜面积时，舍去了所有不足一格的方格
D．水面上痱子粉撒得较多，油酸膜没有充分展开
（2）（10分）某小组科技活动小组为探究导电液体的电阻在体积相同时，电阻值与长度的关系。选取一根乳胶管，里面灌满了盐水，两端用粗铜丝塞住管口，形成一段封闭的盐水柱。进行了如下实验：
①该小组将盐水柱作为纯电阻，粗测其电阻约为几千欧。现采用伏安法测盐水柱的电阻，有如下实验器材供供选择：
A．直流电源：电动势12V，内阻很小，额定电流1A；
B．电流表A1：量程0～10mA，内阻约10Ω；
C．电流表A2：量程0～500mA，内阻约Ω；
D．电压表V：量程0～15V，内阻约kΩ；
E．滑动变阻器R1：最大阻值10Ω；? F．滑动变阻器R2：最大阻值5kΩ；? G．开关．导线等
在可供选择的器材中，应选用的电流表是_______（填“A?1”或“A2”），应该选用的滑动变阻器是 ________（填“R1”或“R2”）；
②根据所选的器材在虚线 框中画出实验电路图（盐水柱的符号用“? ” 表示）；

③握住乳胶管两端把它均匀拉长，多次实验测得盐水柱长度L．电阻R的数据如下表：

4、实验题  （1）一水平放置的矩形线圈abcd在条形磁铁S极附近下落，在下落过程中，线圈平面保持水平，如图10所示，位置1和3都靠近位置2，则线圈从位置1到位置2的过程中，线圈内?感应电流，线圈从位置2至位置3的过程中，线圈内?感应电流。(填：“有”或“无”)

（2）如图24所示，导线圈A水平放置，条形磁铁在其正上方，N极向下且向下移近导线圈的过程中，导线圈A中的感应电流方向是?，导线圈A所受磁场力的方向是?。若将条形磁铁S极向下，且向上远离导线框移动时，导线框内感应电流方向是?，导线框所受磁场力的方向是?。

（3）如图15为“研究电磁感应现象”的实验装置．

①将图中所缺导线补接完整．
②如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后：
A．将原线圈迅速插入副线圈时，灵敏电流计指针将________．(填“向左偏转一下”或“向右偏转一下”或“不偏转”)
B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针________．(填“向左偏转一下”或“向右偏转一下”或“不偏转”)

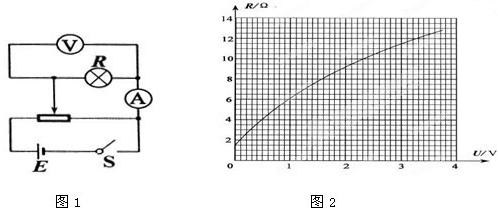

5、填空题  某同学用如图1所示电路，测绘标有“3.8V，0.3A”的小灯泡的灯丝电阻R?随电压U变化的图象．
①除了导线和开关外，有以下一些器材可供选择：
电流表：A1（量程100mA，内阻约2Ω）、A2（量程0.6A，内阻0.3Ω）；
电压表：V1（量程5V，内阻约5kΩ）、V2（量程15V，内阻约15kΩ）；
滑动变阻器：R1（阻值范围0-100Ω）、R2（阻值范围0-2kΩ）；
电源：E1（电动势为1.5V，内阻为0.2Ω）、E2（电动势为4V，内阻约为0.04Ω）．
为了调节方便，测量准确，实验中应选用电流表______，电压表______，滑动变阻器______，电源______（填器材的符号）．
②根据实验数据，计算并描绘出R-U的图象如图2所示．由图象可知，此灯泡在不工作时，灯丝电阻为______；当所加电压为3.00V时，灯丝电阻为______，灯泡实际消耗的电功率为______W．

③根据R-U图象，可确定小灯泡耗电功率P与外加电压U的关系．符合该关系的示意图是下列图中的______．
