1、实验题 某班举行了一次物理实验操作技能比赛,其中一项比赛为用规定的电学元件设计合理的电路图,并能较准确的测量若干个由几节电池组成的电池组(均密封,只引出正负电极)的电动势及其内阻。给定的器材如下:
A.电流表G(满偏电流10mA,内阻10Ω)
B.电流表A(0~0.6A,内阻未知)
C.滑动变阻器R0(0~100Ω,1A)
D.定值电阻R(阻值990Ω)
E.开关与导线若干
小刘同学用提供的实验器材,设计了如图甲所示的电路。
?
其他同学根据上述设计的实验电路利用测出的数据绘出的I1-I2图线(I1为电流表G的示数,I2为电流表A的示数),则由图线可以得到被测电池的电动势E=?V,内阻r=?Ω。
2、实验题 现有一根长约为20 cm粗细均匀的柱状金属丝,其横截面为边长约1 mm的正方形,金属丝的电阻率为5×10-5 Ω·m。一位同学用伏安法测量该金属丝的电阻,测量时使用电动势为4.5 V的电源,另有如下器材供选择:
A.量程为0~0.6 A,内阻约为1 Ω的电流表
B.量程为0~1 A,内阻约为10 Ω的电流表
C.量程为0~6 V,内阻约为4 kΩ的电压表
D.量程为0~10 V,内阻约为50 kΩ的电压表
E.阻值为0~10 Ω,额定电流为1A的滑动变阻器
F.阻值为0~1 kΩ,额定电流为0.1 A的滑动变阻器
(1)以上器材应选用____(填写器材前的字母)。
(2)为了减小误差,应采用电流表的___(填“内接法”或“外接法”)。
(3)将下图所示器材连接成实验电路。

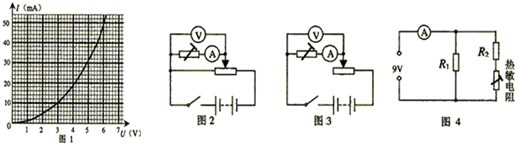

3、填空题 图1是热敏电阻的阻值随温度升高而减小的I-U关系图
(1)为了通过测量得到图1所示I-U关系完整曲线,在图2,3电路中应选择图______.(已知电源电动势为9V,内阻不计,滑线变阻器阻值为0-100Ω)
(2)图4电路电源端电压恒为9V,A读数70mA,定值电阻R1=250Ω.由热敏电阻的I-U关系曲线可知电阻R2阻值为______Ω.
4、实验题 用伏安法测量一个定值电阻的电阻值,现有的器材规格如下:
A.待测电阻Rx(大约100Ω)
B.直流毫安表A1(量程0~10mA,内阻约为100Ω)
C.直流毫安表A2(量程0~40mA,内阻约为40Ω)
D.直流电压表V1(量程0~3V,内阻约为5kΩ)
E.直流电压表V2(量程0~15V,内阻约为15kΩ)
F.直流电源(输出电压4V,内阻计)
G.滑动变阻器R(阻值范围0~50Ω,允许最大电流1A)
H.开关一个、导线若干
小题1:根据器材的规格和实验要求,为使实验结果更加准确,
直流毫安表应选?,直流电压表应选?。(填序号A、B、C、D)
小题2:在方框内画出实验电路图,要求电压和电流的变化范围尽可能大。

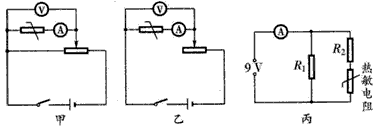

5、实验题 如图为某一热敏电阻(电阻值随温度的改变而改变,且对温度很敏感)的I-U关系曲线图。
(1)为了通过测量得到如图所示I-U关系的完整曲线,在下图甲、乙两个电路中应选择的是图_________,简要说明理由:_________。(电源电动势为9 V,内阻不计,滑动变阻器的阻值为0~100Ω)
(2)在图丙电路中,电源电压恒为9V,电流表读数为70 mA,定值电阻R1=250Ω。由热敏电阻的I-U关系曲线可知,热敏电阻两端的电压为_________V,电阻R2的阻值为_________Ω。
(3)举出一个可以应用热敏电阻的例子:_________。
