1、填空题  有一额定电压是3Ⅴ，额定电流O.5A的小灯泡，为测其正常工作时的电阻，可提供的器材有：
A．电流表（量程3A，内阻0.01Ω?）
B．电流表（量程0.6A，内阻0.2Ω?）
C．电压表（量程3Ⅴ，内阻10kΩ?）
D．电压表（量程15Ⅴ，内阻50kΩ?）
E．电键及导线若干
F．滑动变阻器（阻值0-10Ω）
G．电源（电动势9V，内阻1Ω）
（1）假设用限流接法，计算通过灯泡的最小电流约为______A．
（2 ）请根据上面的计算，在方框中画出用伏安法测小灯泡正常工作时电阻的电路图．
（3）选用的电流表是______，选用的电压表是______．

参考答案：（1）小灯泡额定电压是3Ⅴ，额定电流O.5A，所以灯泡的电阻是6Ω
假设用限流接法，灯泡的最小电流I=ER总=0.52A．
（2）假设用限流接法，灯泡的最小电流大于额定电流，所以应采用分压接法．电压表内阻远大于灯泡电阻，应采用电流表外接法．电路如图



（3）由灯泡的额定值可知，灯泡的额定电流为0.5A，电流表的量程应略大于0.5A，故电流表选B；
灯泡的额定电压为3V，故若选15V量程的电压表，则测量误差过大，故选择C；
故答案为：（1）0.52
（2）如图
（3）B，C

本题解析：

本题难度：一般

2、实验题  用伏安法测量电阻值R,并表示出电阻率ρ.给定电压表(内阻约为50kΩ)?电流表(内阻约为40Ω)?滑动变阻器?电源?开关?待测电阻(约为250Ω)及导线若干.
(1)画出测量R的电路图.
(2)图中的6个点表示实际中测得的6组电流I?电压U的值,试写出根据此图求R值的步骤:_____________________.
求出电阻值R=______.(保留3位有效数字)

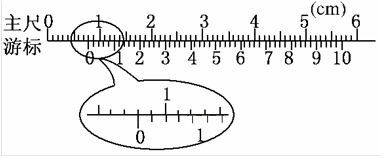

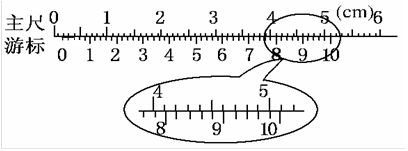

(3)待测电阻是一均匀材料制成的圆柱体,用游标为50分度的卡尺测量其长度与直径,结果分别如图所示.由图可知其长度为__?cm,直径d为____cm.

(4)由以上过程可得ρ=_____.(用字母R、d、表示)

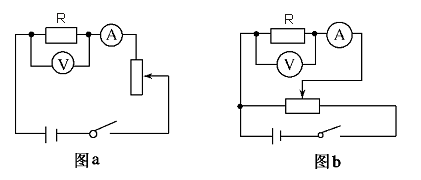

参考答案：解析:(1)限流式或分压式均可.故可得电路图a或图b所示.

(2)①作U-I直线,舍去左起第2点,其余5个点尽量靠近且均匀分布在直线两侧.
②229Ω(221Ω-237Ω均为正确).
(3)长度为0.800cm,直径为0.194cm.
(4)

本题解析：(1)因为，所以选用电流表内接，滑动变阻器分压式，限流式均可，电路图如下

(2)步骤：①作U-I直线,舍去左起第2点,其余5个点尽量靠近且均匀分布在直线两侧，图线的斜率即为电阻值.
②229Ω(221Ω-237Ω均为正确).
(3)长度为8mm+0×0.02mm=8.00mm=0.800cm,直径为1mm+47×0.02mm=1.94mm=0.194cm.
(4)根据由以上过程可得，

本题难度：一般

3、实验题  如图所示是“研究电磁感应现象”的实验装置。

（1）将图中所缺导线补接完整。
（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后，将线圈A迅速插入线圈B时，电流计指针___?____；线圈A插入副线圈后，将滑动变阻器滑片迅速向左移动时，电流计指针__?___。（填“向右偏”或“向左偏”）

参考答案：（1）实验电路连接如图

（2）向右偏、向左偏

本题解析：（1）实验电路连接如图

（2）当在闭合电键时，发现灵敏电流计的指针向右偏了一下，则说明线圈磁通量从无到有即变大，导致电流计指针向右偏一下；合上电键后，当将线圈A迅速插入线圈B时，则线圈的磁通量增大，则电流计指针向右偏转；线圈A插入副线圈后，将滑动变阻器滑片迅速向左移动时，电路中电流变小，导致线圈磁通量变小，则电流计指针向左偏转。
点评：电源与线圈构成一回路，而另一线圈与检流表又构成一个回路，当上方线圈中的磁通量发生变化时，导致下方线圈的磁通量也跟着变化，从而出现感应电流,由楞次定律来确定感应电流的方向，而闭合线圈中的磁通量发生变化有几种方式：可以线圈面积的变化，也可以磁场的变化，也可以线圈与磁场的位置变化。

本题难度：简单

4、实验题  下图是改装并校准电流表的电路图，已知?A的量程为Ig=600μA，内阻为Rg，mA是标准电流表，要求改装后的电流表量程为I=60mA。完成下列填空。
（1）左图中分流电阻Rp的阻值为_______。

（2）在电表改装成后的某次校准测量中，电流表的示数如上图所示，由此读出流过电流表的电流为_______mA。此时流过分流电阻Rp的电流为________ mA（保留一位小数）

参考答案：（1）?（2）49.5?（3）49.0

本题解析：：（1）由于Rg和Rp并联，由IgRg=IRRp和I=Ig+IR?得：RP=．
（2）由图2知流过a电流表的电流I’为49.5mA；设此时流过表头的电流为I’g，流过RP的电流为I’R，
∵加在表头和Rp上的电压相等，故有I’gRg=I′RRp…①
I’=（I’g+I’R）…②；
由①②联立得：I’R=49.005mA≈49.0mA
点评：由该题可看出，解决此类问题要充分理解电表改装原理，电路的分压分流原理．

本题难度：简单

5、实验题  （4分）．测定电源的电动势和内电阻的实验电路和U-I图像如下:请回答下列问题：

（1）如图所示在闭合开关之前为防止电表过载，滑动变阻器的滑动头P应放在?____处（a或b）
（2）右图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E =__?V，内电阻r =__?_Ω。
（3）在本次实验中误差存在原因为 ??

参考答案：a???1.5???1.25???电压表分流是电流表测量值偏小

本题解析：闭合开关之前为防止电表过载，接入电路电阻应最大，P放在a点。
图像在纵轴上截距表示电动势1.5V.斜率表示内阻1.25Ω。
测定电源的电动势和内电阻的实验，电压为路端电压，电流为干路电流，所以误差来源于电压表分流，使电流测量值偏小

本题难度：简单
